Renesas Electronics CI conditionneur de signaux de capteur ZSSC3286
Le circuit intégré de conditionnement de signal de capteur résistif à double canal Renesas Electronics ZSSC3286 IO-Link Ready est conçu pour améliorer la fonctionnalité et l’intégration des capteurs résistifs dans les applications industrielles. Doté d’une pile IO-Link intégrée qui fonctionne sous le profil de capteur intelligent en COM3, ce circuit intégré prend en charge les mises à jour du micrologiciel et l’étalonnage via les interfaces IO-Link et I2C, garantissant une maintenance et une adaptation transparentes. Le composant dispose d'une mémoire de paramètres intégrée de 2 Ko adaptée aux applications IO-Link, facilitant la configuration flexible et le stockage des données de capteur.
À la base, le dispositif est alimenté par un microcontrôleur (MCU) équipé d’un processeur intégré Arm® Cortex®-M doté de capacités mathématiques embarquées avancées pour un traitement précis du signal. Les options de sortie incluent des signaux analogiques et une boucle de courant de 4 mA à 20 mA répondant à diverses exigences du système.
De plus, le planificateur de mesure programmable permet une acquisition de données optimisée, tandis que les diagnostics sur puce améliorent la fiabilité du système en surveillant les performances et en détectant les défaillances. Cette suite complète de caractéristiques assure un conditionnement robuste et adaptable du signal de capteur pour diverses utilisations industrielles.
Caractéristiques
- Pile IO-Link intégrée
- Profil de capteur intelligent en mode COM3
- Mise à jour du micrologiciel via IO-Link
- Étalonnage et configuration via IO-Link
- Système de récupération d’horloge, aucun quartz externe nécessaire
- Générateur IODD inclus
- Accepte presque tous les capteurs à pont résistif dans diverses configurations :
- Pont ou demi-pont résistif
- Chaîne de diviseurs résistifs
- Source de tension
- Capteur de température sur puce
- Détection de température externe prise en charge
- Convertisseur numérique-analogique (CNA) et sortie programmables 16 bits (prenant en charge la sortie « True-0Volt ») :
- Sortie de tension absolue (prenant en charge les applications de 0 V à 1 V, de 0 V à 5 V ou de 0 V à 10 V)
- Sortie de boucle de courant de 4 mA à 20 mA prise en charge
- Large plage de température de fonctionnement et d'alimentation
- Régulateurs de tension sur puce pour alimentation de capteur et fonctionnement du CI
- Mathcore programmable pour le conditionnement des signaux des capteurs
- Mémoire non volatile (NVM) reprogrammable
- Diagnostics sur puce :
- Connexion du capteur
- AFEself-test
- Intégrité de la mémoire
Applications
- Capteurs industriels avec interface IO-Link
- Capteurs numériques et intelligents pour des solutions économes en énergie
- Détection simple/double/différentielle
- Automatisation d'usine
- Automatisation des procédés
- Capteurs calibrés à fonctionnement continu pour :
- Pression
- Débit
- Charge
- Niveau
- Température
Schéma fonctionnel

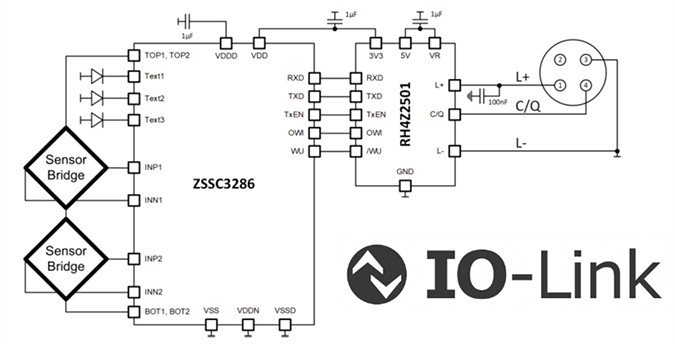

Exemple d'application
Outil de développement
Renesas Electronics Kit d’évaluation ZSSC3286 (ZSSC3286KIT)
Évalue le CI conditionneur de signal de capteur ZSSC3286 avec une interface IO-Link.
