ROHM Semiconductor Pilote LED à courant continu BD18347AEFV-M
Le pilote LED à courant continu BD18347AEFV-M de ROHM Semiconductor est un pilote LED à courant continu à résistance de 40 V et quatre canaux avec contrôle de partage d'énergie intégré. La détection d'ouverture de LED, la protection contre les courts-circuits de broches OUTx (tous plus tard x =1 à 4), l'atténuation de surtension et une fonction de coupure thermique permettent une haute fiabilité dans les applications LED automobiles internes et externes. Le composant en boîtier HHSSOP-B16 de 5,0 mm x 6,4 mm x 1,0 mm dispose d'une plage d'entrée de 5,5 V à 20,0 V et d'un courant de sortie maximum de 150 mA par canal dans une plage de température de fonctionnement de -40 °C à +125 °C.
Caractéristiques
- Homologué AEC-Q100 classe 1
- Produit automobile d'assistance à la sécurité fonctionnelle
- Contrôle du partage d'énergie
- Fonction de gradation MLI
- Mode lampe d'immatriculation
- Détection de LED ouverte
- Protection contre les courts-circuits de la broche OUTx
- Fonction d'atténuation de surtension
- Désactiver la fonction de détection de LED ouverte à tension réduite
- Fonctions d'E/S de défaillance LED
- Topologie Boost
- Boîtier HTSSOP-B16 de 5,0 mm x 6,4 mm x 1,0 mm
Applications
- Lampes LED automobiles extérieures
- Feux arrière
- Lampe d'immatriculation
- Lampe de position/DRL
- Feu de brouillard
- Lampes LED automobiles intérieures
- Éclairage de climatisation
- Lampe intérieure
- Éclairage de tableau de bord
Caractéristiques techniques
- Plage d'entrée de 5,5 V à 20,0 V
- Sortie 40 V
- Courant de sortie maximal de 150 mA/canal
- Précision du courant de sortie de ±5 %
- Précision relative du canal ±5 %
- Fréquence de minuteur CR maximale 750 Hz
- Largeur d'impulsion MLI minimale de 100 µs
- Courant maximal d'alimentation de 7 mA
- Plage de température de fonctionnement : -40 °C à +125 °C

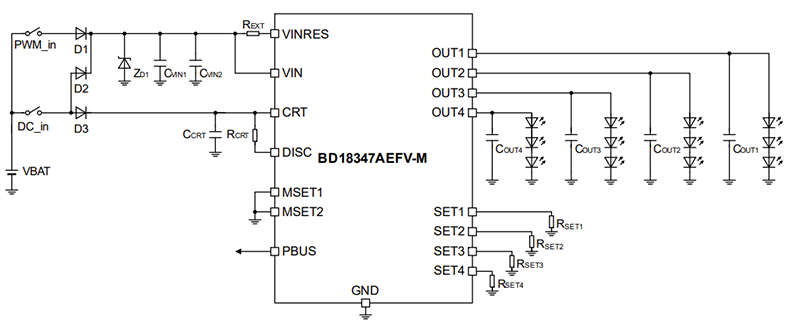

Circuit d'application standard

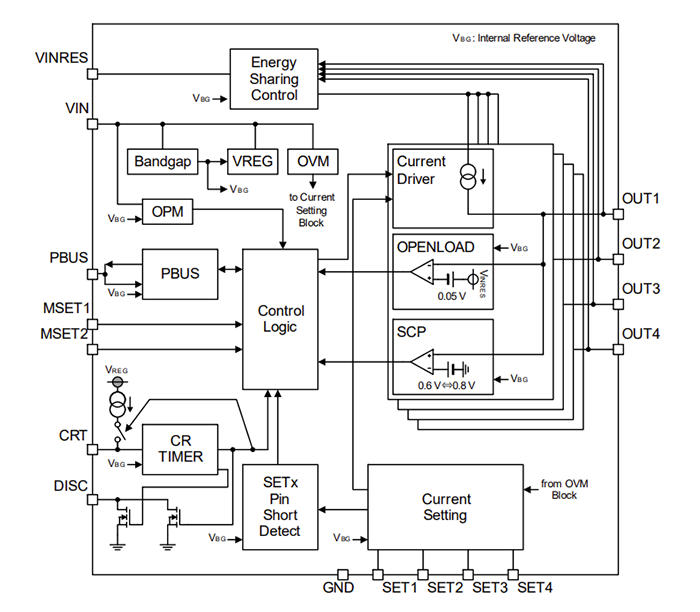

Schéma fonctionnel
