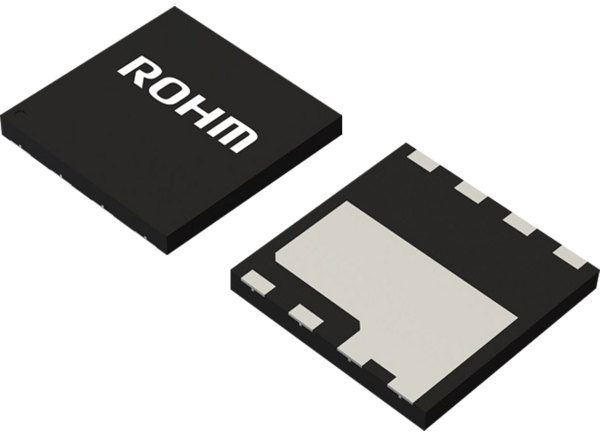

ROHM Semiconductor FET GaN e-mode 650 V EcoGaN™ GNP1

Les FET (GaN) E-mode 650 V EcoGaN™ GNP1 de ROHM Semiconductor utilisent une commutation haute vitesse/ résistance à l'état passant faible pour l'efficacité de la conversion de puissance et la réduction de la taille. Les FET GNP1, très fiables, offrent une protection ESD intégrée et une excellente dissipation de chaleur, ce qui facilite le montage. Les applications inclut des convertisseurs à haute densité et une fréquence de commutation élevée,

Caractéristiques

  • FET GaN e-mode 650 V
  • Faible résistance à l'état passant
  • Commutation rapide
  • Proetection DES intégrée
  • Conception hautement fiable
  • Contribue à l'efficacité de la conversion de l'énergie et à la réduction de la taille
  • Excellente dissipation thermique
  • Conforme à la directive RoHS

Applications

  • Convertisseurs à haute fréquence de commutation
  • Convertisseurs à haute densité

Caractéristiques techniques

  • GNP1070TC-Z
    • Type de boîtier DFN8080K
    • Plage de courant de drain continu de 7,3 µA à 20 µA
    • Plage de courant de drain d'impulsion de 24 µA à 66 µA
    • Tension drain-source 650 V
    • Tension drain-source transitoire 750 V
    • Plage de tension grille-source 10 VCC à +6 VCC
    • Plage de tension grille-source -8,5 V
    • Dissipation d'énergie de 56 W à +25 °C
    • Résistance d'entrée typique de la grille de 0,86 Ω
    • Capacité d'entrée standard de 200 pF
    • Capacité de sortie standard de 50 pF
    • Charge de sortie de 44 nC
    • Charge de grille totale standard de 5,2 nC
    • Temps de retard typique à l'allumage typique de 5,9 ns
    • Délai de montée typique de 6,9 ns
    • Délai de passage à l'ouverture typique de 8,0 ns
    • Temps de descente standard 8,7 ns
  • GNP1150TCA-Z
    • Type de boîtier DFN8080AK
    • Plage de courant de drain continu de 5 A à 11 A
    • Plage de courant à drain d' impulsion de 17 A à 35 A
    • Tension drain-source 650 V
    • Tension drain-source transitoire 750 V
    • Plage de tension grille-source 10 VCC à +6 VCC
    • Tension transitoire grille-source de 8,5 V
    • Dissipation d'énergie de 62,5 W à +25 °C
    • Résistance d'entrée de grille typique de 2,6 Ω
    • Capacité d'entrée typique de 112 pF
    • Capacité d'entrée typique de 19 pF
    • Charge de sortie de 18,5 nC
    • Charge de grille totale typique de 2,7 nC
    • Délai d’allumage standard de 4,7 ns
    • Temps de montée typique 5,3 ns
    • Délai d'allumage typique de 6,2 ns
    • Temps de descente standard 8,3 ns
