Samtec Micro-connecteurs à bornes 1,27 mm (0,050 po) FTSH

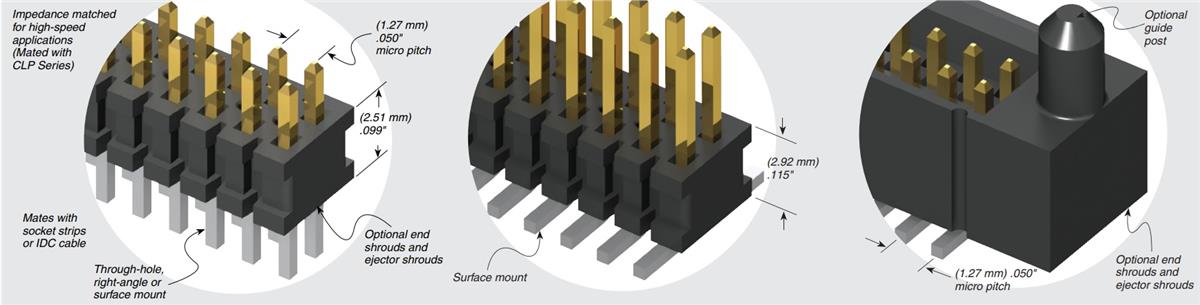

Les micro-connecteurs à bornes 1,27 mm (0,050 po) FTSH de Samtec disposent d'une variété d'options standard. Ces options comprennent un choix d'orientations à montage en surface, verticales ou horizontales, de queues technologiques traversantes ou mixtes et une variété de hauteurs de poteau. De plus, les connecteurs de bornes FTSH fournissent aux utilisateurs/concepteurs les choix en matière de protecteurs d'extrémité et d'enveloppes d'éjecteur pour l'alignement ou le couplage en aveugle avec des options de polarisation et de détrompage. Ces barrettes de bornes SMT série FTSH s'accouplent avec les faisceaux de câbles série FFSD / FFTP, les micro-barrettes de sockets série CLP et les barrettes de sockets série FLE.
Les micro-connecteurs à bornes FTSH sont des produits à durée de vie étendue (Extended Life Product™ ou E.L.P.™), qui réussissent les tests de longévité MFG (gaz à écoulement mixte) de 10 ans et atteignent des cycles d'insertion-extraction élevés (250 à 2 500). Les produits E.L.P.™ sont testés selon des normes rigoureuses qui évaluent la résistance des contacts dans des conditions simulées de stockage et de terrain. Les micro-connecteurs de bornes série FTSH disposent d'un placage or de 0,25 μm, tandis que les queues sont plaquées en étain mat. Ces micro-connecteurs traversants série FTSH sont fabriqués à partir de polymère noir à cristaux liquides comme matériau isolant et de bronze phosphoreux pour les matériaux de bornes.
Caractéristiques
- Micro-connecteurs avec différentes hauteurs de poteau
- Disponible en queues traversantes et à montage en surface
- Option d'enveloppe d'extrémité disponible
- Impédance adaptée aux applications à haute vitesse
- Bornes plaquées or 0,25 μm et queues plaquées étain mat
- Revêtement or flash économique disponible
- Configurations à rangée verticale et horizontale
- Extended Life Products™ (E.L.P.™)
- Version enfichable à chaud disponible (série HPT)
- Matériau isolant en polymère à cristaux liquides (LCP) noir
- Matériau des bornes en bronze phosphoreux
- Courant nominal de 3,4 A par broche (FTSH/CLP)
- Plage de température de fonctionnement de -55 °C à 125 °C
- Conforme à la directive RoHS
Caractéristiques techniques
- Spécifications de test en environnements difficiles (Severe Environment Testing, SET)
- Durabilité : 250 cycles d'insertion-extraction à 100 % d'humidité relative
- DWV en altitude – altitude simulée de 70 000 pieds 300 VCA pendant 60 secondes
- Décharge électrostatique (DES) testée à 5, 10 et 15 kV
- Cycle de température de -65 °C à +125 °C, 500 cycles avec temps d'arrêt de 30 minutes
- Choc mécanique de crête de 40 g pour 11 ms, demi-sinusoïdal
- Vibration aléatoire de 12 gRMS, 5 2 2 000 Hz, 1 heure par axe
