Samtec Câbles et interconnexions RF basse fréquence
Samtec propose une large gamme de câbles et d’interconnexions RF basse fréquence conçus pour les applications 50Ω et 75Ω avec une variété de prises, fiches et prises de brassage droites et à angle droit. Des orientations verticales, à angle droit ou à montage en bordure et des raccordements PCB traversants, à montage en surface ou à technologie mixte sont disponibles pour ces produits. Les connecteurs de carte RF sont disponibles pour les applications carte à carte ou câble à carte, couplés et à couplage en aveugle. Les faisceaux de câbles RF de Samtec sont disponibles avec des câbles micro-ondes/ondes millimétriques à faible perte de 0,047 à 0,277, des câbles de type RG, des câbles Belden 12G-SKI, des faisceaux à haute densité et des variétés optimisées par Samtec. De plus, les connecteurs de câble RF Samtec avec caractéristiques de couplage à baïonnette, fileté et à pression sont disponibles pour une large variété de câbles aux normes de l'industrie.
Caractéristiques
- Solutions 50 Ω et 75 Ω
- Plage de 1 GHz à 17 GHz
- Câbles RF
- Semi-flexible
- Opaque
- Isolation moussée
- Diélectrique amélioré à l'air
- Prises droites et à angle droit, fiches et prises de brassage
- Divers câbles à la norme industrielle avec connecteurs de câble mélangés et assortis
- Connecteur BNC à profil mince avec capacité « pick-and-place », optimisée pour la fabrication en grande série
- Solutions RF non magnétiques
- Grande variété de terminaisons
- Produits optimisés 12G-SDI
Applications
- Réseautage 5G
- Industriel
- Armée/aérospatiale
- Test de connectivité
- Médical
- Diffusion vidéo
- Automobile
- IA/apprentissage automatique
- Instrumentation
Vidéos

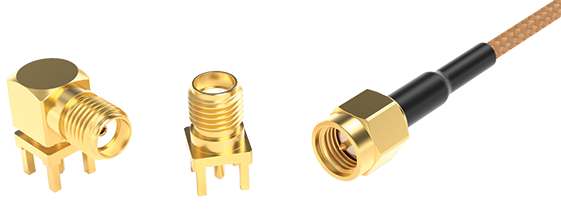

SMA 50 Ω
Afficher la série SMA
• Performances jusqu’à 18 GHz
• Disponible sur une variété de faisceaux de câbles standard
• Large variété d’orientations et de raccordements PCB disponibles
• Connecteurs de câble de précision disponibles pour les câbles haute fréquence standard de l’industrie
• Connecteurs de câble disponibles sur RG 174 et RG 31
• Mécaniquement compatibles avec les interconnexions 2,92 mm et 3,5 mm • Options Non magnétiques disponibles pour les applications médicales et aérospatiales
MCX 50 Ω/75 Ω
Afficher la série MCX
• 30 % plus petite que SMBs
• Orientations verticales et à angle droit
• Performances jusqu’à 6 GHz
• Bornes de câble RF 174 et RF 316 (50 Ω)
• Options non magnétiques disponibles pour le applications médicales et aérospatiales (50 Ω)
• Câble RF 179 disponible (75 Ω)
MMCX 50 Ω/75 Ω
Afficher la série MMCX
• Performances jusqu’à 6 GHz
• Couplage simple à clipser
• Raccordements de câble RF 174 et RG 316 (50 Ω)
• Prises et fiches pour environnements à haute vibration (50 Ω)
• Prise avec antenne interne/externe commutable (50 Ω)
• Options non magnétiques disponibles pour les applications médicales et aérospatiales (50 Ω)
• Câble RG 179 disponible (75 Ω)
HDBNC 75 Ω
Afficher la série HDBNC
• Performances 75 Ω
• Conçu pour maximiser la densité de panneau
• 4 fois la densité de panneau de BNC standard
• 20 % plus légère que le BNC standard
• Conception de couplage quart de tour
BNC7T 75 Ω
Afficher la série BNC7T
• Optimisée pour les solutions vidéo de diffusion 12G-SDI
• Performances jusqu’à 12 GHz
• Câbles RG 179 et RFC6T disponibles
Micro-Miniature GRF1 50 Ω
Afficher la série GRF1
• Performances jusqu’à 5.31GHz/10.7Gps 152 mm
• Contact robuste, haute performance
• Pas 5,00 mm
• Insertions filetées en option
