Samtec Connecteurs PowerStrip™ EXTreme Ten60Power™

Les connecteurs PowerStrip™ EXTreme Ten60Power™ de Samtec sont conçus pour les applications haute puissance, offrant des performances allant jusqu'à 60 A par lame de puissance. Ces connecteurs puissance-vers-carte présentent une combinaison modulaire haute puissance et signal pour les applications mi-carte ou carte arrière. Les connecteurs EXTreme Ten60Power™ sont conçus comme des interconnexions à fort courant et à profil bas. Ces connecteurs EXTreme Ten60Power™ offrent le meilleur rapport courant/longueur, dans un boîtier mince de 10 mm qui améliore la circulation de l'air dans le système. es connecteurs EXTreme Ten60Power™ sont disponibles en combinaisons d’alimentation CA-CC et en options d’alimentation divisée. Ces connecteurs ET60T/ET60S sont également hautement configurables avec de multiples options de pas et des combinaisons puissance ou puissance/signal pour un couplage à l'aveugle au carte arrière ou en mi-carte.

Caractéristiques

Jusqu'à 60 A maximum par lame de puissance (2 lames alimentées)

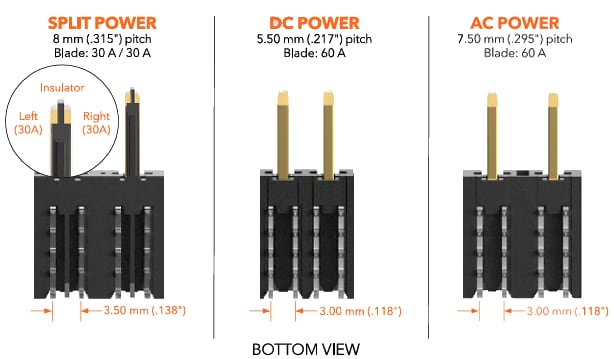

Option d’alimentation divisée : courant nominal de 30 A/30 A et 3,3 A maximum (broche de signal)
Tension nominale maximale : 300 V_CA/ 4 24V_CC
Les modules peuvent être configurés pour s'adapter à la plupart des conceptions
Solutions coplanaires et perpendiculaires prenant en charge les applications mi-carte ou carte arrière
0 à 40 broches de signal au total

Combinaisons d'alimentations CA-CC et options d'alimentations divisées disponibles
3 ou 5 rangées de signaux dans le même facteur de forme
Jusqu'à 20 lames de puissance CC au total ou 12 lames de puissance CA au total
Options à insertion par pression (ET60S) et à échange à chaud (ET60T) disponibles
