Seeed Studio reTerminal

Le reTerminal de Seeed Studio est un composant d'interface homme-machine (IHM) compact conçu pour s'intégrer facilement et efficacement aux systèmes IdO et Cloud. Le reTerminal est alimenté par un module de calcul 4 (CM4) Raspberry Pi, qui intègre un UCT / CPU quadruple cœur Cortex®-A72 fonctionnant à 1,5 GHz. Le reTerminal dispose d'un écran à toucher capacitif multipoints IPS de de 12,7 cm avec une résolution de 720 x 1 280. Il dispose d'une quantité suffisante de RAM (4 Go) pour fonctionner en mode multitâche et dispose également d'une quantité suffisante de mémoire eMMC (32 Go) pour installer un système d'exploitation, permettant des temps de démarrage rapides et une expérience globale fluide. La connectivité sans fil est fournie par Wi-Fi® 2,4 GHz/5 GHz double bande et BLUETOOTH® 5.0 basse consommation (BLE).

Le reTerminal de Seeed Studio comprend une interface d'extension à haut débit et des E/S riches pour une extensibilité. Ce composant dispose de caractéristiques de sécurité telles qu'un coprocesseur cryptographique avec un stockage de clés matérielles sécurisé. Il dispose également de modules intégrés tels qu'un accéléromètre, un capteur de lumière et une RTC (horloge temps réel). Le reTerminal dispose d'un port gigabit Ethernet pour des connexions réseau plus rapides et dispose également de ports USB 2.0 Type-A doubles. L'embase compatible Raspberry Pi à 40 broches sur le reTerminal l'ouvre pour un large éventail d'applications IdO.

Caractéristiques

  • Conception modulaire intégrée avec une haute stabilité et une haute extensibilité
  • Alimenté par le module de calcul 4 Raspberry Pi avec 4 Go de RAM et 32 Go d'eMMC
  • Écran à toucher capacitif multipoints IPS de 12,7 cm à 1 280 x 720 et 293 PPI
  • Connectivité sans fil avec Wi-Fi 2,4 GHz/5 GHz double bande et Bluetooth 5.0 basse consommation (BLE).
  • Interface d'extension haute vitesse et E/S riches pour une plus grande extensibilité
  • Co-processeur cryptographique avec stockage sécurisé des clés matérielles
  • Modules intégrés tels que l'accéléromètre, le capteur de lumière et le RTC
  • Port gigabit Ethernet et ports USB 2.0 Type-A doubles
  • Embase compatible Raspberry Pi à 40 broches pour les applications IdO

Applications

  • Dispositif de borne Linux intégré
  • Usine intelligente
  • Entrepôt intelligent
  • Domotique
  • Applications d'apprentissage automatique et IA en périphérie
  • Contrôleur IdO
  • Appareils portatifs

Caractéristiques techniques

  • Processeur
    • Cortex-A72 quadruple cœur BCM2711 de Broadcom (Arm v8)
    • SoC 64 bits à 1,5 GHz
  • Mémoire
    • LPDDR4 4 Go avec ECC sur puce
    • Mémoire flash eMMC 32 Go
  • Connectivité sans fil
    • IEEE 802.11b/g/n/ac 2,4 GHz et 5,0 GHz
    • Bluetooth 5.0, Bluetooth basse consommation (BLE)
  • Affichage
    • LCD 12,7 cm 720 x 1 280
    • Panneau à toucher capacitif (prend en charge le multipoint)
  • Vidéo
    • 1 sortie Micro HDMI (jusqu'à 4Kp60 prise en charge)
    • 1 interface caméra MIPI CSI 2 voies
    • H.265 (décodage 4Kp60)
    • H.264 (décodage 1080p60, encodage 1080p30)
    • Graphiques OpenGL ES 3.0
  • Modules embarqués
    • Horloge en temps réel
      • PCF8563T NXP Semiconductors
      • Faible courant de secours ; 0,25 μA standard à VDD = 3,0 V et Tamb = 25 ℃
    • Accéléromètre
      • LIS3DHTR STMicroelectronics
      • Échelle pleine sélectionnable de façon dynamique de ±2 g/±4 g/±8 g/±16 g
    • Cryptage
      • ATECC608A Microchip Technology
      • Stockage de clés matérielles sécurisé, signe asymétrique, vérification, accord clé
    • Capteur de lumière
    • Extension E/S interne
  • E/S externe
    • GPIO
      • Jusqu'à 5 UART
      • Jusqu'à 5 I2C
      • Jusqu'à 5 SPI
      • 1 interface SDIO
      • 1 DPI (affichage RVB parallèle)
      • 1 PCM
      • 1 canal MLI
      • Jusqu'à 3 sorties GPCLK
    • Interface d'extension verticale
      • 1 hôte PCIe 1 voie, Gén 2 (5 Gbit/s)
      • 1 port USB 2.0 (haute vitesse)
      • 26 broches GPIO
      • POE
    • Autres
      • Port gigabit Ethernet (RJ45)
      • Doubles ports USB 2.0 Type-A
  • Alimentation
    • 5 V CC, 1 A minimum
    • 5 V CC, 2 A recommandé
  • Données mécaniques
    • Dimensions : 140 mm x 95 mm x 21 mm
    • Poids (sans boîte) : 0,285 kg
    • Poids (avec boîte) : 0,43 kg

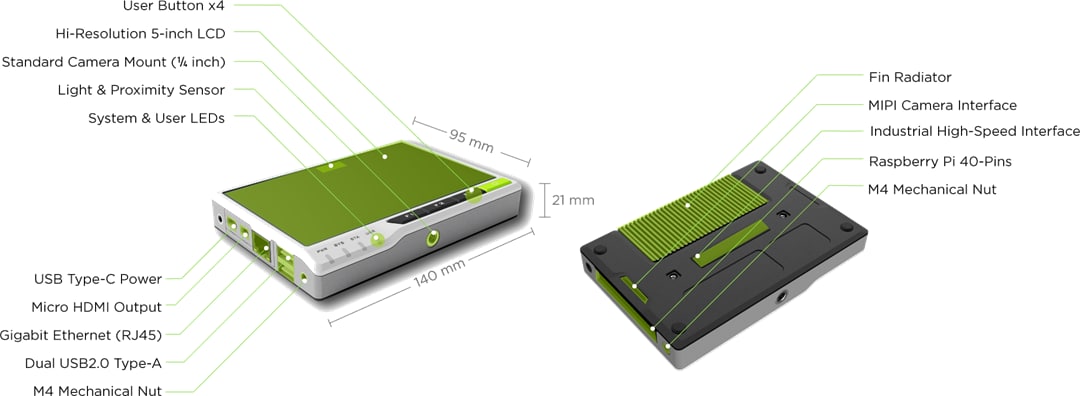

Présentation

Seeed Studio reTerminal

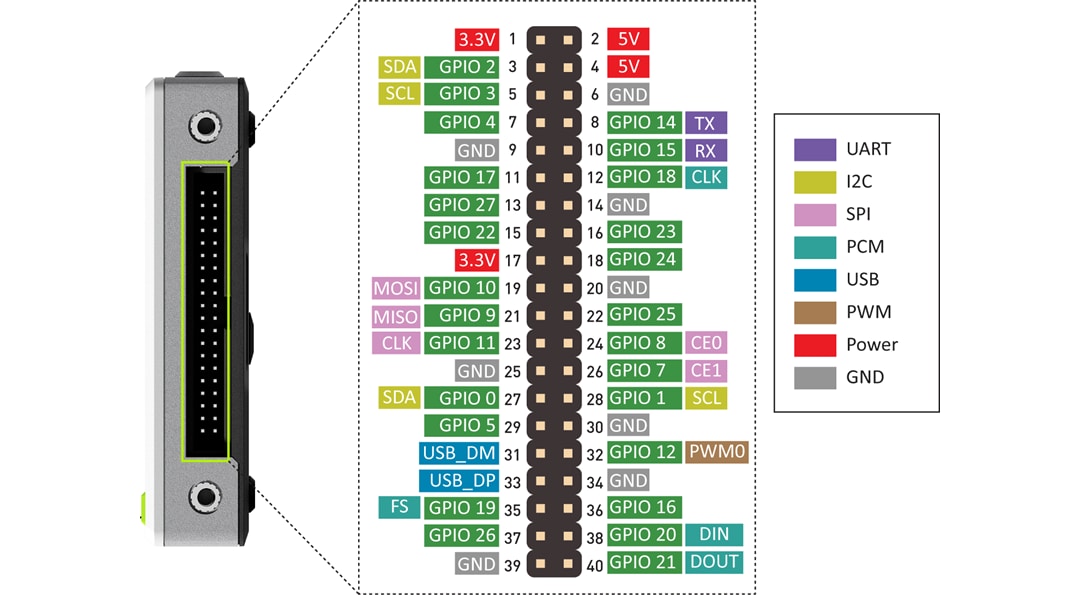

Embase 40 broches

Seeed Studio reTerminal
