Seeed Studio Carte routeur Raspberry Pi pour module CM4
La carte routeur Raspberry Pi pour module CM4 de Seeed Studio est une carte d'extension basée sur le module de calcul 4 Raspberry Pi. La carte de routeur fournit deux ports réseau gigabit pleine vitesse avec de meilleures performances, une utilisation plus faible de l'UCT / CPU et une stabilité plus élevée pour un travail étendu par rapport à une carte réseau USB.
La carte routeur Raspberry Pi de Seeed Studio intègre un puissant BCM2711 4 cœurs 1,5 GHz Cortex-A72 et une riche prise en charge logicielle dans la communauté Raspberry Pi. Cela permet à la carte d'être une base solide pour construire des passerelles à hautes performances, des routeurs intelligents et des plateformes IdO d'accueil.
De plus, la carte routeur Raspberry Pi peut être connectée à des périphériques et utilisée comme mini-NAS, pont réseau sans fil ou mini-serveur, qui peut contrôler via une borne.
Caractéristiques
- Module compatible série module de calcul 4 Raspberry Pi
- Prend en charge l'interface standard Raspberry Pi HAT
- Prend en charge POE HAT pour alimenter la carte
- Prend en charge POE HAT pour une alimentation électrique externe
- Interface réseau double gigabit pleine vitesse
- Interface USB2.0 double maître-esclave
- Port pour carte Micro SD utilisé pour prendre en charge la version non eMMC du CM4
- Interface de sortie vidéo HDMI standard
- Affichage OLED IIC 2,3 cm
- Interface de ventilateur 5 V CC (prise en charge du contrôle via un signal MLI)
- Ethernet - Contrôleur gigabit Ethernet à hautes performances RTL8111E, puce JXD 2111x G2406s comme transformateur d'isolement
- Port0 - Module de calcul 4 intégré
- Port1 - NIC 1000BASE PCI Express
- GPIO - GPIO 40 broches compatible avec Raspberry Pi
- Alimentation électrique de l'interface USB-C™ (Type-C) 5 V/3 A
- Température de fonctionnement de 0 °C à 80 °C
- Dimensions 146 mm x 80 mm
Applications
- Bureau intelligent
- Maison connectée
- IdO
- mini serveur

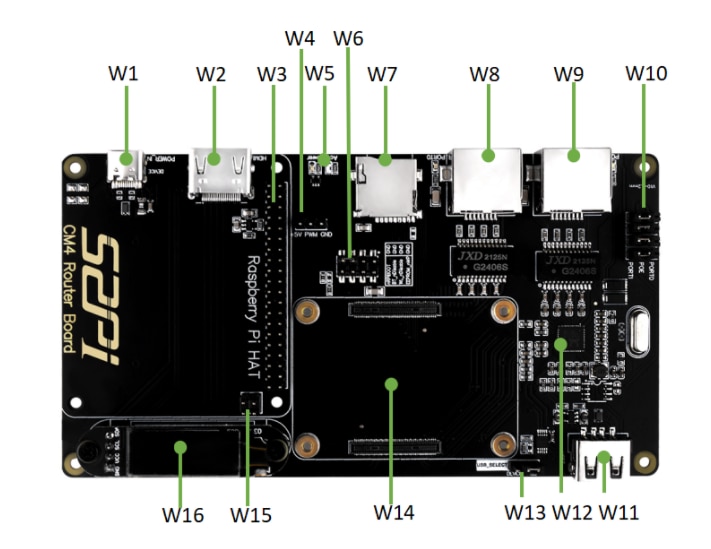

Présentation matérielle
Topologie
