Seeed Studio Modules sans fil Wio-E5-LE LoRa®
Les modules sans fil LoRa Wio-E5-LE ®de Seeed Studio offrent une prise en charge (G)FSK et Long Range polyvalente, une compatibilité avec les protocoles LoRaWAN ® classe A/B/C, et une large gamme de fréquences, y compris EU868 / US915 / AU915 / AS923 / KR920 / IN865. Les dispositifs illustrent l'efficacité énergétique avec un profil à faible puissance de consommation sans précédent, marquant une amélioration considérable par rapport à Wio-E5. La conception à économie d'énergie du module en fait un candidat idéal pour une large gamme d'applications nécessitant une consommation d'énergie minimale. Les modules compacts utilisent une puce en boîtier intégrée haute performance SX126X LoRa en système ST STM32WLE5JC, et un microcontrôleur (MCU) à ultra faible consommation d'énergie. Les applications cibles comprennent les réseaux de capteurs sans fil et autres dispositifs de l'internet des objets (IoT), en particulier les réseaux à faible consommation d'énergie alimentés par batteries et les réseaux longue distance.
Le facteur de forme trou d'étampe du module Wio-E5-LE permet une intégration transparente dans la carte mère d'un composant, éliminant ainsi le besoin de composantssupplémentaire. Grâce aux interfaces à broches GPIO polyvalentes, y compris UART, I2C, et CAN, les développeurs peuvent facilement étendre les périphériques. Ces modules pré-certifiés accélèrent également la certification du produit final et le processus d'approbation réglementaire.
Caractéristiques
- Très faible consommation d'énergie, 26 mA de courant de fonctionnement en mode transmission
- Haute performance
- 14 dBm de puissance d'émission à 868/915MHz
- -136,5 dBm de sensibilité pour SF12 avec 125 KHz BW
- Communication longue distance ; bénéficiez d'un budget de liaison de 158 dB pour garantir une connexion transparente sur de longues distances.
- Équipés d'une variété d'interfaces à broches GPIO telles que UART, I2C, et CAN ; offrent une grande flexibilité aux développeurs qui souhaitent étendre des périphériques
- Certifié FCC et CE, garantissant le respect des réglementations et des normes.
- Micrologiciel à commande AT intégrée et prise en charge du développement produit personnalisé à l'aide d'un SDK
Applications
- Relevé de compteur sans fil
- Réseaux de capteurs
- Scénarios IoT à faible puissance pour une zone étendue
Caractéristiques techniques
- Dimensions de 12 mm x 12 mm x 2,5 mm
- Boîtier SMT à 28 broches
- 3,3 V en alimentation électrique
- 2,1 µA de courant de veille (WDT activé)
- 26 mA de courant d'exploitation à 14 dBm
- 6,7 mA de courant d'exploitation
- 14 dBm de puissance de sortie maximale
- -135 dBm de sensibilité standard
- Plage de température de fonctionnement de -40 °C à +85 °C
- Harmoniques
- <-36 dBm en dessous de 1 GHz
- <-40 dBm au-dessus de 1 GHz
- Interfaces
- 3 USART
- 1 I2C
- 1 CAN
- 1 SWD
Vidéos

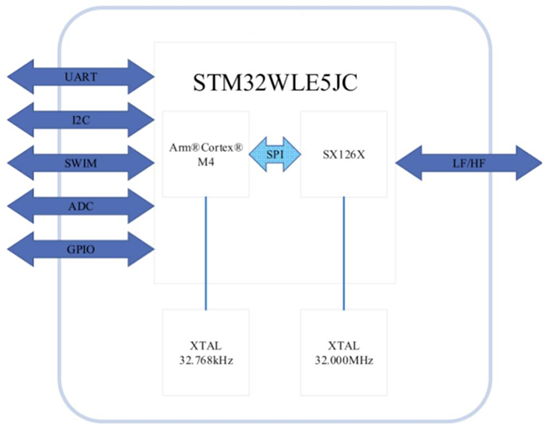

Schéma
Ressources
