Seeed Studio Grove-GPS (Air530)
Le Grove-GPS (Air530) de Seeed Studio est un module de positionnement et de navigation par satellite multimode hautement intégré à haute performance. Le module Grove-GPS (Air530) est fourni avec une carte GPS (Air530) et un câble Grove. Ce module prend en charge GPS/Beidou/Glonass/Galileo/QZSS/SBAS, ce qui le rend adapté aux applications de positionnement GNSS. Le module Grove-GPS (Air530) est capable de recevoir plus de 6 satellites en même temps. Cela fonctionne rapidement et avec précision en cas de mauvais signal. Le module dispose d'une faible consommation d'énergie à 31 µA, d'une interface matérielle/logicielle compatible pour d'autres modules et d'une erreur de positionnement à moins de 10 mètres.
Le module Grove-GPS (Air530) adopte la conception intégrée de la bande de base RF, qui intègre le CC/CC, le LDO, le LNA, le frontal RF, le traitement de la bande de base et une puce basée sur RISC 32 bits. Ce module comprend l'indicateur TX Air530 (LED bleue), l'indicateur 1PPS (LED verte), le module Air530, l'interface Grove, les connecteurs Air530 et la pile bouton 3 V. Le module GPS (Air530) fonctionne à une tension d'alimentation de 3,3 V/5 V et une plage de température de -35 °C à 85 ºC. Les applications typiques incluent le traqueur GPS, la navigation GPS, la mesure de distance, la navigation automobile et le drone.
Caractéristiques
- Erreur de positionnement à moins de 10 mètres
- Adoptez la conception intégrée de la bande de base RF, qui intègre :
- CC-CC
- Faible perte de niveau (LDO)
- Amplificateur à faible bruit (LNA)
- Frontal RF
- Traitement de la bande de base
- Puce basée sur RISC 32 bits
- RAM
- Stockage FLASH
- Horloge en temps réel (RTC)
- Fonctions de gestion de l'alimentation
- Module de navigation et de positionnement par satellite multimode
- Prend en charge plus de 6 satellites en même temps
- Positionnez toujours rapidement et avec précision en cas de mauvais signal
- Faible consommation d'énergie à 31 µA
- Interface matérielle/logicielle compatible pour d'autres modules
Caractéristiques techniques
- Tension d'alimentation de 3,3 V/5 V
- Courant de fonctionnement jusqu'à 60 mA
- Interface UART
- 4 s de temps de démarrage à chaud
- 30 s de temps de démarrage à froid
- Dimensions : 40 mm x 20 mm x 13 mm
- Plage de température de fonctionnement de -35 ºC à 85 ºC
- Plage de température de stockage de -55 °C à 100 °C
Brochures application
- Dispositif de suivi GPS
- Navigation GPS
- Mesure de distance
- Navigation automobile
- Drone

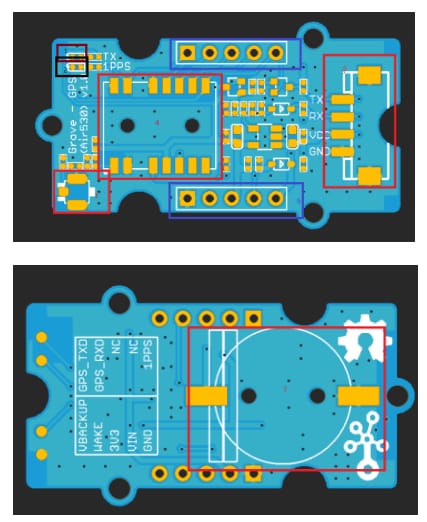

Schéma de brochage
 pin out.PNG "Seeed Studio Grove-GPS (Air530)")
