Renesas Electronics Microcontrôleurs de commande de moteur RX14T
Les microcontrôleurs de commande de moteur RX14T de Renesas Electronics offrent des performances améliorées et des fonctionnalités étendues par rapport aux gammes de MCU RX13T et RX23T. Ces microcontrôleurs (MCU) sont des ondulseurs d’entrée de gamme, équipés d’un cœur RXv2 cadencé à 48 MHz, d’une unité de fonction trigonométrique (TFU) et de fonctions analogiques et minuteur avancées. temporisation. Les microcontrôleurs de commande de moteur RX14T intègrent un FOC sans capteur pour un seul moteur, fonctionnant à une fréquence porteuse de 20 kHz (cycle de 50 µs), avec une utilisation du processeur (CPU) d’environ 65 %. Ces microcontrôleurs (MCU) intègrent un minuteur GPT, un minuteur MTU3 embarqué, l’insertion automatique d’un temps mort pour la modulation PWM en dents de scie, ainsi que la génération de signaux PWM complémentaires asymétriques. Les microcontrôleurs RX14T intègrent un amplificateur à gain programmable (PGA), un comparateur et un convertisseur numérique-analogique (DAC), ce qui permet de réduire le nombre de circuits externes nécessaires à la détection de surintensité et à la commande du moteur. Parmi les applications courantes : commandes de moteurs, commandes de systèmes, commandes PFC, l’électroménager et la domotique.
Les microcontrôleurs RX14T sont disponibles dans des boîtiers comptant jusqu'à 64 broches et comprennent le premier modèle QFN à 24 broches (4 mm x 4 mm) de la gamme RX, ainsi que les premiers modèles compatibles avec des températures allant jusqu'à +125 °C. Ces microcontrôleurs fonctionnent avec une alimentation électrique de 5 V pour améliorer l'immunité au bruit et la portée dynamique analogique.
Caractéristiques
- Capacité à commander un moteur unique + α (commande du système et commande PFC)
- Successeur des RX13T et RX23T, compatible broche à broche
- Prend en charge 5 V et RXv2 48 MHz avec TFUv1 (accélérateur trigonométrique)
- Augmentation du nombre de broches GPIO (par ex., GPIO 44 broches sur un boîtier 48 broches), système 4 broches uniquement
- Prend en charge l’insertion automatique d’un temps mort pour la génération de signaux PWM en dents de scie et de signaux PWM complémentaires asymétriques
- Minuteur GPT et minuteur MTU3 traditionnel
- Le RX14T prend également prend en charge l'alimentation électrique 5 V généralement requise dans les contrôleurs de moteur, améliorant ainsi l'immunité au bruit et la portée dynamique de l'entrée analogique
- Compatible avec le kit de commande flexible de moteurs (MCK), ce qui permet aux utilisateurs de se lancer facilement dans l'évaluation à l'aide de moteurs à courant continu sans balais (PMSM/BLDC)
- Minuterie à onduleur pour les modèles MTU3 et GPT, configuration des broches avec sortie PWM pour deux moteurs
- Convertisseur analogique-numérique 12 bits (2 canaux), temps de conversion minimal de 0,5 µs, amplificateur de gain variable (PGA) à 3 canaux, comparateurs (CMP) à 3 canaux et convertisseur numérique-analogique (DAC) à 2 canaux pour la tension de référence
- Premier produit RX à prendre en charge les températures élevées Ta = +125 °C
- Les fonctionnalités analogiques supplémentaires comprennent un amplificateur à gain de programme (PGA), un comparateur et un convertisseur numérique-analogique (CNA) contribuant ainsi à réduire le nombre de circuits externes nécessaires à la détection des surintensités et à la commande du moteur.
- La haute précision du HOCO (±1 %) rend inutile l'utilisation d'un oscillateur externe, ce qui contribue à réduire la surface du circuit imprimé et le coût des composants
Boîtiers QFN à 24, 32 et 48 broches, à pas large : broches de 32 (0,8 mm), 44 (0,8 mm), 52 (0,65 mm) et 64 (0,65 mm)
Applications
- Commande de moteur
- Contrôle de système
- Appareil électroménager (CA [IDU] réfrigérateur, rondelle [pompe, ventilateur et compresseur], et cuisinière à induction)
- = commande facteur puissance (PFC)
- Automatisation du bâtiment (HVAC [ventilateur] et pompe à eau)
- Marché des petits moteurs (outils électriques, nettoyeurs et circulateurs)
Vidéos

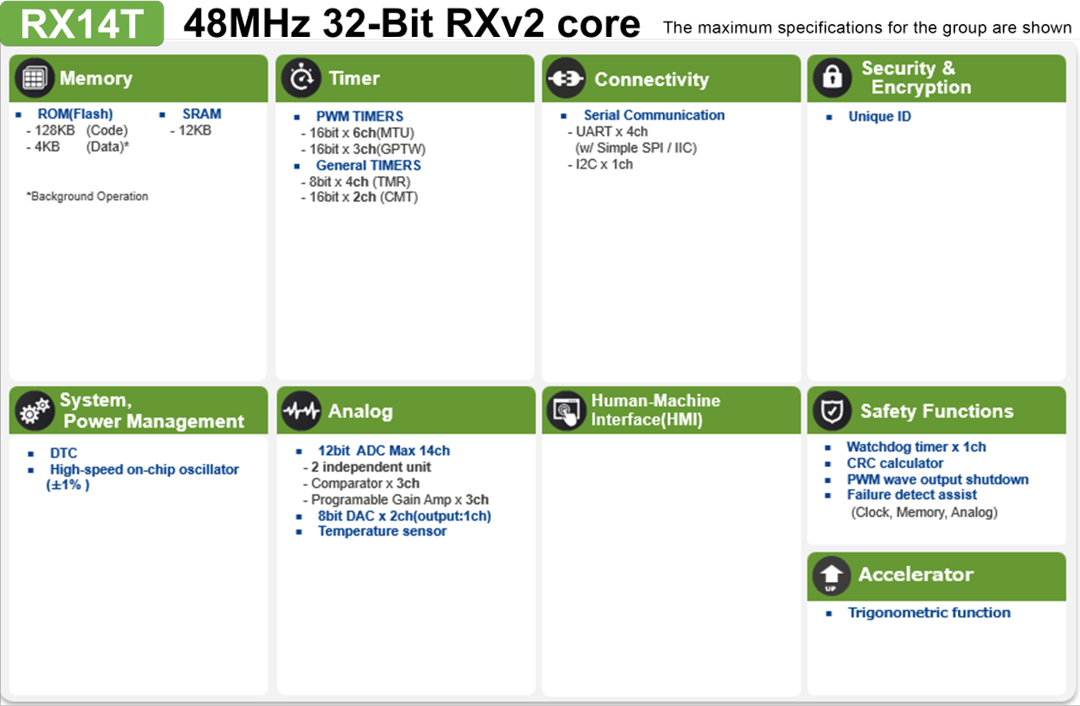

Schéma fonctionnel
Ressources supplémentaires
Microcontrôleurs associés
Renesas Electronics RX 32-bit Microcontrollers
Features high-performance RXv1/RXv2 CPU core with good operation performance and power efficiency.
Kits associés
Renesas Electronics Kit d’évaluation de commande de moteur MCK-RX14T
Permet d'évaluer facilement la commande de moteurs synchrones à aimants permanents.
Renesas Electronics Carte de prototypage rapide FPB-RX14T
La carte de prototypage rapide FPB-RX14T de Renesas Electronics offre un point d’entrée pour l’évaluation, le prototypage et le développement avec les microcontrôleurs RX14T.
