STMicroelectronics Solutions d'EEPROM SPI à page très faible consommation
Les solutions d'EEPROM SPI à page très faible consommation de STMicroelectronics apportent un portefeuille de solutions EEPROM SPI à page très faible consommation, incluant les dispositifs M95P08, M95P16 et M95P32. Ces EEPROM tirent parti d'une technologie de mémoire non volatile avancée et propriétaire pour offrir une flexibilité par octet, une altérabilité de page, une grande endurance en cycles et une consommation d'énergie efficace. Chaque dispositif est organisé en pages programmables de 512 octets, accessibles via des sorties SPI hautes performances, doubles et quadruples. Fonctionnalités améliorée telles que le code de correction d'erreur (ECC) pour la fiabilité de mémoire, l'identification électronique, les entrées à déclencheur de Schmitt pour le filtrage du bruit et une protection d'écriture robuste assurent une exploitation sûre et fiable. Avec des plages de température étendues, des cycles de lecture/écriture/effacement rapides et des options de boîtier polyvalentes, ces EEPROM de STMicroelectronics sont idéales pour les applications wearables, l’Internet industriel des objets (IIoT), la santé et le comptage intelligent.
Caractéristiques
- Caractéristiques communes
- Prend en charge l'interface périphérique série (SPI) avec sorties doubles et quadruples.
- Large plage de tension d'alimentation de 1,6 V à 3,6 V
- Plage de température de -40 °C à +85 °C (industriel) et de -40 °C à +105 °C (étendue)
- Opérations de lecture rapides - Sortie unique 50 MHz, sortie double/quadruple 80 MHz avec un octet fictif
- Pages programmables de 512 octets
- Deux pages d'identification pour un identifiant unique et un stockage sécurisé des paramètres
- Endurance d'écriture de 500 000 cycles sur toute la plage de températures
- Conservation de données pendant 100 ans, 10 ans après les 500 000 cycles
- Consommation énergétique extrêmement basse dans les modes veille et veille profonde
- Haute performance d'écriture/effacement avec opérations d'auto-effacement et de programmation à temporisation automatique
- Conducteur de masse pour une fiabilité de mémoire élevée (DEC, TED)
- Entrées de déclenchement de Schmitt pour le filtrage du bruit
- Puissance programmable du tampon de sortie
- Indicateurs d'état de fonctionnement pour ISO26262
- Réinitialisation du logiciel
- Protection d'écriture par bloc, avec option haut/bas
- Identification électronique et identifiant unique sur demande
- Prend en charge l'identification fabricant avec les mode SFDP et standard JEDEC
- Options de boîtier ECOPACK2 sans halogène et conforme RoHS : DFN8, SO8N, WLCSP8
- Protection DES améliorée
- Simplifie l’intégration et réduit le coût de la nomenclature
- Permet une acquisition de données efficace et un téléchargement/déchargement rapide du micrologiciel
- Fournit un stockage sécurisé pour les paramètres d’application sensibles
- Assure une exploitation fiable dans les environnements difficiles
- Minimise la consommation d'énergie pour les applications alimentées par batterie
- Prend en charge le réveil rapide des applications et réduit les temps d'arrêt
- Propose une gestion flexible de la mémoire pour divers cas d'utilisation
- Caractéristiques du M95P08
- Densité de mémoire de 8 Mbits
- Organisé en 2048 pages programmables
- Blocs 64Kbyte, secteurs 4Kbyte
- Mode veille profonde (std) à 0,6 μA
- Commandes d’effacement de page/bloc/secteur/puce
- Protection DES améliorée (HBM)
- Caractéristiques du M95P16
- Densité de mémoire de 16 Mbits
- Organisé en 4096 pages programmables
- Blocs 32Kbyte, secteurs 4Kbyte
- Mode veille profonde (std) à 0,6 μA
- Temps d'effacement de la puce de 8 ms (std)
- Caractéristiques du M95P32
- Densité de mémoire de 32 Mbits
- Organisé en 4096 pages programmables
- Blocs 64Kbyte, secteurs 4Kbyte
- Mode veille profonde (std) à 0,6 μA
- Mise sous tension rapide et lecture à sortie quadruple pour un réveil rapide de l’application
- Temps d'effacement de la puce (std) de 15 ms
- Protection DES (200 V HBM, 500 V CDM)
Applications
- Dispositifs mobiles et portables
- Suivi d'actifs
- Dispositifs médicaux implantables
- Modules IIoT
- Étiquetage électronique pour bord d'étagère
- Compteurs intelligents
- Modules fibre optique 5G.
- Enregistrement efficace des données
- Stockage de micrologiciel haute densité
Ressources supplémentaires
- Notes d'application (AN5771) - Calendrier des opérations d'effacement, de programmation et d'écriture pour les EEPROM à page
- Notes d’application (AN5808) - Procédures de réinitialisation des EEPROM à page
- Notes d’application (AN5747) - Architecture de la mémoire EEPROM à page
- Notes d’application (AN5866) - Lignes directrices pour l’endurance de cycle et la conservation de données des EEPROM à page
- Notes d’application (AN6076) - Comment économiser le budget d’énergie de l’application avec une famille d'EEPROM à page
- Notes techniques (TN1559) - Lignes directrices pour la migration de la mémoire flash NOR série vers les EEPROM à page
- Notes techniques (TN1355) - Paramètres de découverte de la mémoire flash série pour les EEPROM à page
- Note technique (TN1397) - Utilisation du programme de page avec utilisation du chargement de tampon
Vidéos

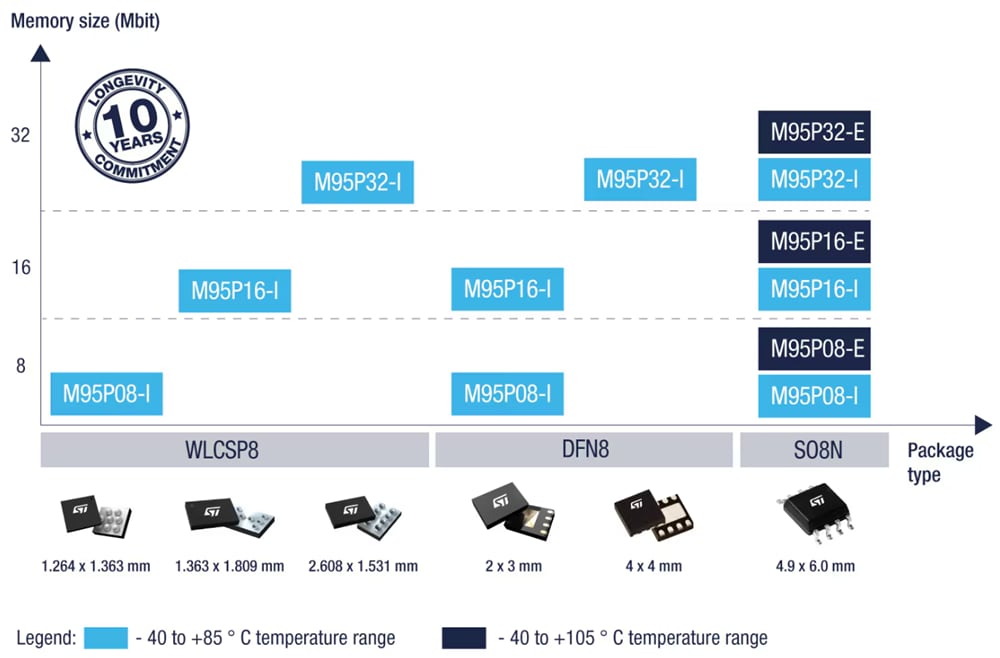

Portefeuille
