Semtech Régulateurs LDO à faible bruit nanoSmart SC573
Les régulateurs LDO à faible bruit nanoSmart SC573 de 300 mA de Semtech sont conçus pour des applications avec capteurs IdO, tels que les appareils et la technologie de fréquence radio sans fil LoRa® de Semtech. Le nanoSmart SC573 offre un faible courant de repos (50 μA), permettant des économies d'énergie dans des produits d'usage quotidien en prolongeant la durée de vie de fonctionnement pour les capteurs IoT alimentés par batterie jusqu'à 10 ans. Le SC573 est idéal pour des applications industrielles et grand public, notamment les compteurs intelligents et la domotique.
Le SC573 fournit des tensions de sortie fixes, fournissant jusqu'à 300 mA de courant de charge. La tension de sortie fixe élimine le besoin de résistances de réaction externes. Le SC573 a une broche d'entrée, une broche de sortie et une broche d'activation. Utiliser la tension d'entrée la plus faible possible pour la tension de sortie réduit la perte de puissance et améliore l'efficacité et la performance thermique totale du boîtier.
Le dispositif a un vitesse de balayage de tension de mise en marche et d'arrêt très rapide pour une réponse également rapide de démarrage et de réinitialisation du système.Le SC573 fournit également un circuit de protection, comme la protection contre les courts-circuits, le verrouillage en sous-tension et la protection thermique pour prévenir les défaillances du dispositif. La stabilité est maintenue par l'utilisation de condensateurs 1 μF sur les broches de sortie.
Le LDO SC573 nanoSmart est disponible en variantes 3,3 V et 1,8 V, et il est proposé dans un boîtier SC70-5 compact, monté en surface.
Caractéristiques
- Plage de tension d'entrée : 2,3 V à 5,5 V
- Sortie unique : 300 mA (maximum)
- Chute à charge de 300 mA : 180 mV (standard)
- Courant d'alimentation au repos : 350 µA
- Courant d'arrêt : 100 nA
- Bruit de sortie : 100 μVRMS /V
- Protection contre la surchauffe
- Protection contre les courts-circuits
- Verrouillage en sous-tension
- Décharge de sortie interne : 100 Ω
- Boîtier SC70-5
- Sans plomb, sans halogène et conforme RoHS et WEEE
Applications
- Capteurs, nœuds et passerelles LoRa ®
- Applications IoT radio à faible puissance
- Produits électroniques grand public
- Produits électroniques portables et transportables
- Dispositifs GPS
- Boîtiers décodeurs/TVHD
- Électronique de communication
- Électronique industrielle
Schéma de principe

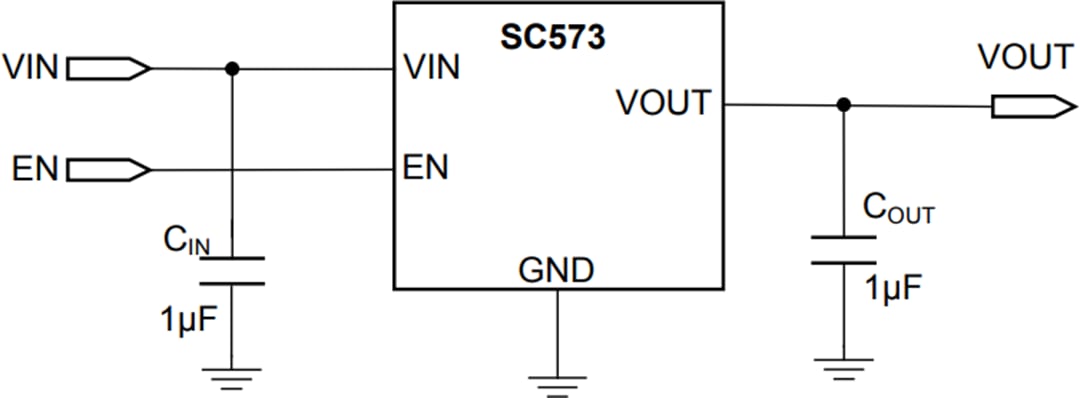

Circuit d'application
Profil de boîtier
