Semtech Protections DES & EOS RClamp03301H-RClamp0801H
Les protections DES et EOS RailClamp® RClamp03301H-RClamp0801H de Semtech sont spécifiquement développées pour protéger les lignes Ethernet haute vitesse. Les dispositifs de protection DES à faible capacité apportent des propriétés avantageuses pour la protection au niveau de la carte, notamment un temps de réponse rapide, des tensions de fonctionnement et de limitationfaibles, sans dégradation du dispositif.
Les dispositifs RClamp03301H-RClamp0801H disposent d'une grande surface de section transversale pour une capacité de conduction de surtension élevée de 30 A à 36 A (tp = 8/20 μs). Les dispositifs offrent une capacité typique de seulement 3,3 pF et 3,6 pF, ce qui est excellent pour les lignes haute vitesse. Chaque dispositif protège une ligne de données haute vitesse.
Le RClamp03301H-RClamp0801H de Semtech est disponible dans un boîtier SOD-323 à 2 broches avec des terminaisons en étain mat sans plomb. Les dispositifs peuvent protéger les systèmes 3,3 V, 5 V et 8 V. Leur petite taille, leur faible capacité et leur haute capacité de protection contre les décharges électrostatiques et les surtensions font des protecteurs des dispositifs idéaux pour une utilisation dans les applications industrielles et de télécommunications.
Caractéristiques
- Haute tension de résistance DES
- IEC 61000-4-2 (DES) à 30 kV (contact), 30 kV (air)
- IEC 61000-4-5 (foudre) de 30 A à 36 A (tp = 8/20 μs)
- Protège une ligne de données haute vitesse
- Tension de fonctionnement de 3,3 V, 5 V et 8 V
- Faible capacité typique de 3,3 pF et 3,6 pF
- Technologie à avalanche au silicium à semi-conducteurs
Applications
- Télécommunications
- Industrie
- Ethernet 10/100/1000
- Modems DOCSIS
- USB 2 0
Caractéristiques techniques

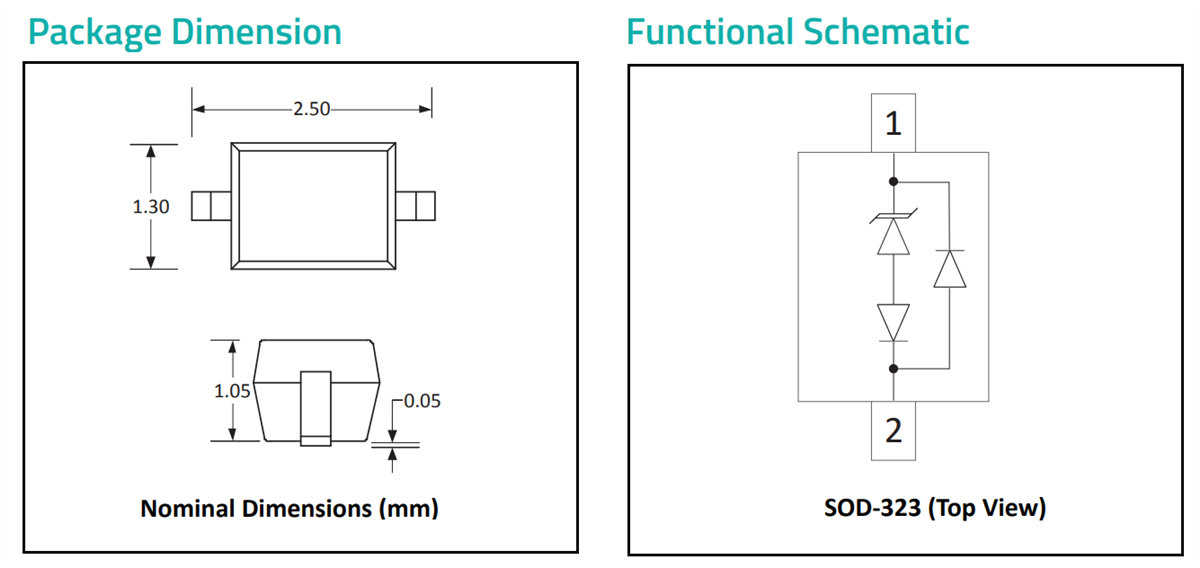

- Boîtier SOD-323
- Sans plomb, sans halogène, conforme aux normes RoHS/WEEE
- Finition de fil
- Code de marquage
- Conditionnement en ruban et touret
