Semtech Réseaux de diodes TVS SRDA05-4 et SRDA12-4
Les réseaux de diodes TVS à faible capacité SRDA05-4 et SRDA12-4 RailClamp® de Semtech sont conçus pour protéger les interfaces de données à haut débit. Les baies sont uniques en ce sens qu'elles intègrent des diodes de pilotage à faible capacité et une diode TVS dans un seul boîtier. Les diodes de pilotage dirigent le courant transitoire vers la terre via le TVS basse tension interne, pendant des conditions transitoires. Cela permet au TVS de maintenir la tension transitoire à un niveau sûr. La configuration du réseau à faible capacité permet à l'utilisateur de protéger jusqu'à quatre lignes de données.
Les réseaux de diodes TVS SRDA05-4 et SRDA12-4 de Semtech ont deux options, le SRDA05-4 protège les lignes jusqu'à 5 V et le SRDA12-4 protège jusqu'à 12 V. Les deux appareils sont hébergés dans un boîtier SOIC à 8 broches, qui mesure 3,9 mm x 4,9 mm. Les SRDA05-4 et SRDA12-4 sont idéaux pour les applications telles que les équipements CO/CPE, les lignes de télécommunication et les lignes vidéo.
Caractéristiques
- Protection DES pour les lignes de données à haut débit vers
- CEI 61000-4-2 (ESD) ±15 kV (air), ±8 kV (contact)
- CEI 61000-4-4 (EFT) 40 A (5/50 ns)
- CEI 61000-4-5 (Foudre) 12 A (8/20 µs)
- Réseau de diodes résistantes aux surtensions avec diode TVS interne
- Protège 4 lignes d'E/S et la ligne d'alimentation
- Faible capacité (< 15 pF) pour les interfaces à grande vitesse
- Faibles tensions de fonctionnement et de serrage
- Technologie à semi-conducteurs
Applications
- Protection de l'alimentation USB et de la ligne de données
- Protection latérale IC secondaire T1/E1
- Protection latérale IC secondaire T3/E3
- Protection latérale IC secondaire HDSL, SDSL
- Protection de ligne vidéo
- Protection d'entrée du microcontrôleur
- Stations de base
- Protection du bus I2C

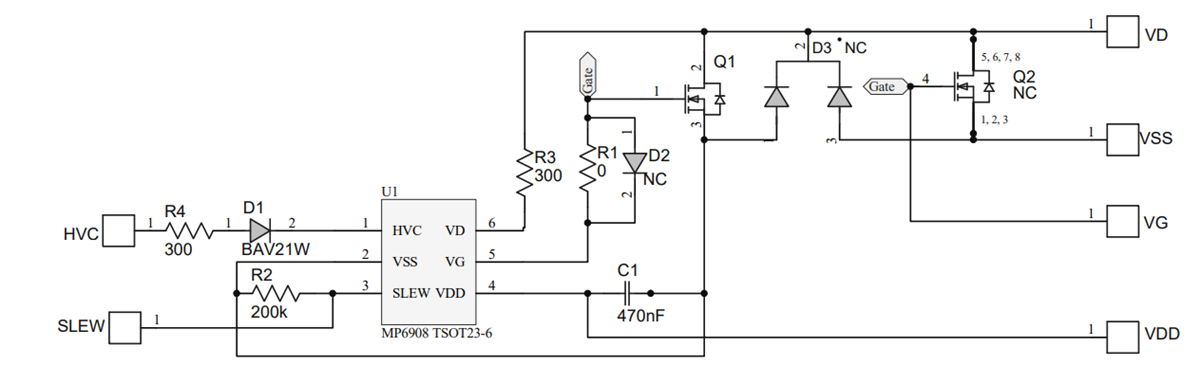

Schéma
Schéma
