Sensirion Débitmètres de masse numériques haute performance SFM3505

Les débitmètres de masse numériques haute performance SFM3505 de Sensirion sont des capteurs de flux de gaz compacts qui offrent un niveau de bruit extrêmement faible, une précision exceptionnelle et une chute de pression minimale dans un petit facteur de forme. S’appuyant sur le succès du SFM3119 et du SFM3100, le SFM3505 introduit une architecture entièrement repensée pour atteindre des performances optimales avec une résistance minimale. La série est disponible en deux variantes : la variante de précision standard SFM3505-300 et la variante de haute précision SFM3505-300-X.

Alimenté par la technologie CMOSens^®de 5e génération de Sensirion, le SFM3505 intègre l’élément de détection et le traitement avancé du signal sur une seule micro-puce. Cette conception garantit une sortie numérique rapide, stable et entièrement calibrée via une interface I2C standard. Conçu pour une utilisation à long terme, le capteur ne nécessite aucun étalonnage supplémentaire pendant la production ou sur le terrain, grâce à l’excellente stabilité des puces CMOSens.

Étalonné pour l’air et l’oxygène, le SFM3505 inclut une compensation de température sur puce pour des mesures précises dans des conditions variables. Ces débitmètres sont la solution idéale pour la mesure du débit inspiratoire dans des applications telles que la ventilation mécanique, l’anesthésie et les systèmes de mélange de gaz.

Caractéristiques

Basé sur la technologie de 5e génération CMOSens
capteur et traitement avancé du signal sur une seule micro-puce
Étalonné pour l'air et l'oxygène
Précision élevée
Faible bruit
Faible chute de pression
Dépendance réduite aux conditions d'entrée

Interface I2C
Compensation de température sur puce
Aucun étalonnage supplémentaire nécessaire

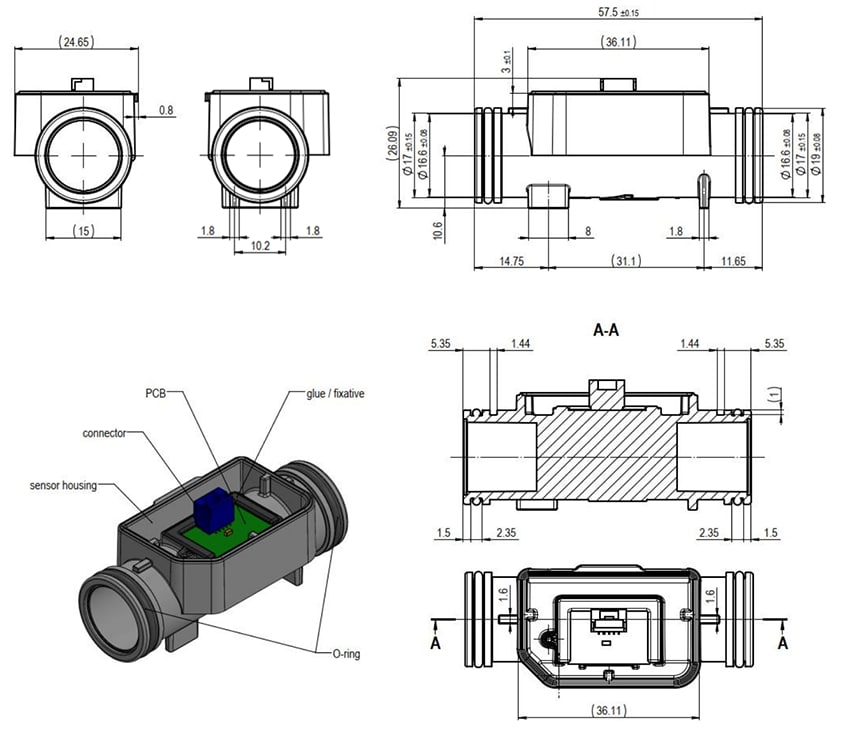

Dimensions compactes
Joints toriques blancs produits selon la classe B de la norme ISO3601, diamètre intérieur de 16,1 mm, diamètre de fil de 1,6 mm
Conformité à la directive RoHS et à REACH

Applications

Ventilation mécanique
Anesthésie

Systèmes de mélange de gaz
Applications à haute précision et à fort débit

Caractéristiques techniques

Plage de débit d'air et d'O2 : de -150 slm à 300 slm
Sortie du capteur
- Débit d'air :
- Débit d'O2
Précision maximale
- ±3 % de la plage mv, décalage de ±0,05 slm pour le SFM3505-300
- ±2 % de la plage mv, décalage de ±0,05 slm pour le SFM3505-300
Bruit maximum
- 1 % de la plage mv
- Décalage de 0,01 slm
±(0,03 slm ou 0,5 %) par 10 °C à partir de 25 °C, réduction de la précision avec une température comprise entre -20 °C et +85 °C
Dépendance de pression standard
- -1,5 % à 525 hPA (abs.)
- -0,5 % à 750 hPA (abs.)
- +0,7 % à 1 400 hPA (abs.)
- +1,0 % à 1 650 hPA (abs.)
Chute de pression maximale
- 85 Pa à 60 slm
- 200 Pa à 100 slm
- 750 Pa à 200 slm
Temps de réponse de l’étape de débit de 3 ms
Résolution de 0,00004 slm (24 bits)
Plage de tension d'alimentation
- Fonctionnement de 3,2 V à 3,4 V
- Absolue minimale de -0,3 V à 5,5 V maximum

Niveau de mise sous tension maximum de 2,5 V
Niveau de mise hors tension minimum de 1,5 V
Courant maximal d'alimentation
- Mesure de 10 mA
- État d’inactivité de 0,6 mA
Capacité de courant de dissipateur minimum de 3 mA pour SCL et SDA
Puissance de pilotage maximale de DRDY de 0,05 mA
Résistance interne standard de DRDY de 4 kΩ
2 ms maximum de temps de mise sous tension et de réinitialisation logicielle
4 ms maximum de temps pour la première sortie de débit disponible
50 ms maximum de temps de réchauffement
1000 kHz maximum de fréquence SCL I2C
Plage de la fréquence d'échantillonnage du débit interne de 3 880 Hz à 4 120 Hz
Surpression maximale de fonctionnement/autorisée de jauge 650 hPa
Surpression maximale de rupture de jauge de 1 250 hPa
Plage de température de fonctionnement de -20 °C à +85 °C
Humidité de fonctionnement non condensante
Indice DES maximal de 2 kV, modèle corps humain (HBM) testé au niveau de la puce du CI
Compatibilité avec les supports
- Compatibilité avec les gaz - air, N2, O2, autres gaz non agressifs (non condensables)
- Matériaux mouillés - Mélange PPE+PS, Si, verre (Si3N4, SiOx), époxy, FKM, généralement non mouillé ; or, FR4, brasure sans plomb
