Silicon Labs Kit d’évaluation SLEVK1000B

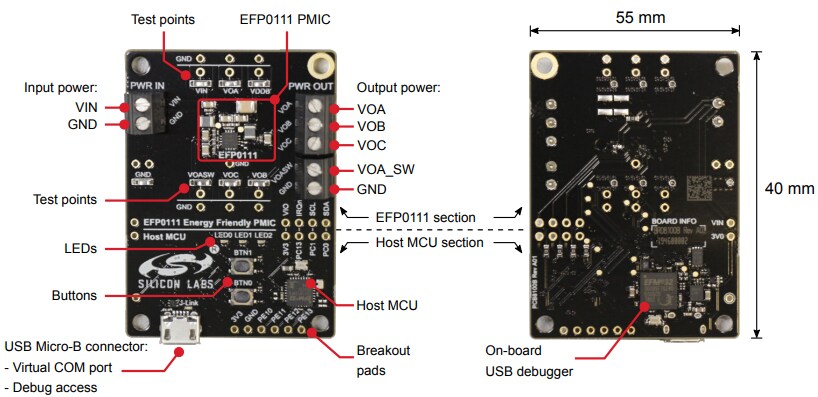

Le kit d'évaluation SLEVK1000B de Silicon Labs est un point de départ qui évalue et caractérise le CI de gestion d'alimentation (PMIC) éco-énergétique EFP01 dans la configuration d'amorçage élévateur. Ce kit comprend une carte d'évaluation EFP0111 (BRD8100B) qui dispose d'un EFP0111 dans la configuration d'amorçage élévateur. La carte BRD8100B peut être branchée sur un ordinateur à l'aide du connecteur USB MicroB pour contrôler les paramètres du registre et lire les données de retour de l'EFP01. Les registres d'écriture et de lecture sont gérés via le microcontrôleur (MCU) hôte qui est intégré sur la carte et connecté à l'interface numérique de l'EFP01.
Le kit SLEVK1000B intègre un débogueur JLink SEGGER embarqué qui fournit au microcontrôleur (MCU) hôte un port COM virtuel et des capacités de débogage sur le connecteur USB. La carte d'évaluation EFP0111 est prise en charge dans l'outil de configuration Simplicity Studio™ et EFB.
Caractéristiques
- Un point de départ pour évaluer et caractériser le PMIC EFP01 dans la configuration d'amorçage élévateur.
- Borniers fil à carte pour les connexions d'alimentation d'entrée et de sortie EFP0111
- Livré avec des points d'essai pour un sondage facile
- Microcontrôleur (MCU) hôte avec deux boutons-poussoirs et trois LED
- Offre un contrôle pratique de l'EFP à partir d'un ordinateur
- Assistance logicielle :
- Studio Simplicity
- Logiciel d'outil de configuration EFP
Contenu du kit
- 1 carte d'évaluation EFP0111 (BRD8100B)
- 1 câble USB 2.0 AM vers Micro BM
Schéma fonctionnel
Présentation
PMIC associés
Silicon Labs PMIC éco-énergétiques EFP01
Haute efficacité, sorties multiples, flexible et délivrant une alimentation système complète pour les EFM32 et EFR32.
Publié le: 2020-04-27
| Mis à jour le: 2022-03-10
