STMicroelectronics Carte d'évaluation EVSPIN32G02Q1S1
La carte d'évaluation EVSPIN32G02Q1S1 de STMicroelectronics est un convertisseur triphasé complet basé sur le contrôleur STSPIN32G0251, qui intègre un pilote de grille triphasé 250 V et un microcontrôleur (MCU) Cortex®-M0+ STM32. L'étage de puissance comprend des MOSFET STD17NF25, mais peut être équipé de n'importe quel IGBT ou MOSFET de puissance en boîtier DPAK ou PowerFLAT 8x8 HV. La carte dispose d'une topologie de détection à shunt unique et des algorithmes de contrôle FOC et en 6 étapes en mode avec ou sans capteur peuvent être mis en œuvre. Cette caractéristique permet de piloter des moteurs synchrones à aimants permanents (PMSM) et des moteurs à CC brushless (BLDC).
L'EVSPIN32G02Q1S1 de STMicroelectronics est compatible avec une large plage de tensions d'entrée allant de 15 VCA (20 VCC) à 120 VCA (170 VCC). Il comprend un étage d'alimentation électrique avec le VIPER013BLS en configuration Buck pour générer la tension d'alimentation +12 V et +3,3 V requise de l'application. Le débogage et la configuration du micrologiciel peuvent être effectués avec les outils STM32 standard via le débogueur STLINK. Des connecteurs SWD et UART TX-RX sont également disponibles.
Caractéristiques
- Tension d'entrée de 15 VCA (20 VCC) à 120 VCA (170 VCC)
- Adapté à une application jusqu’à 300 W
- Étage de puissance MOSFET STD17NF25 doté d’un étage de puissance
- VDS = 250 V
- RDS(on) max = 0,165 Ω
- Seuil de surintensité défini à 4 A encrête
- La détection de courant à shunt unique est adaptée pour
- Algorithme en 6 étapes,avec ou sans capteur
- Algorithme de vecteur de shunt unique (FOC) avec ou sans capteur
- Double empreinte pour boîtier IGBT/MOSFET (DPAK ou PowerFLAT 8x8 HV)
- Protection contre les surintensités par arrêt intelligent
- Capteurs numériques Hall et entrée d'encodeur
- Détection de tension de bus
- Alimentations 12 VCC et 3,3 VDD
- Connexion externe via STLINK-V3SET
- Interface utilisateur facile avec boutons et commande de réglage
- Conforme à la directive RoHS
Applications
- Compresseurs de réfrigérateur résidentiels et industriels
- Entraînements, pompes et ventilateurs industriels
- Compresseurs et ventilateurs de climatisation
- Outils électriques câblés, outils de jardin
- Appareils ménagers
- Automatisation industrielle

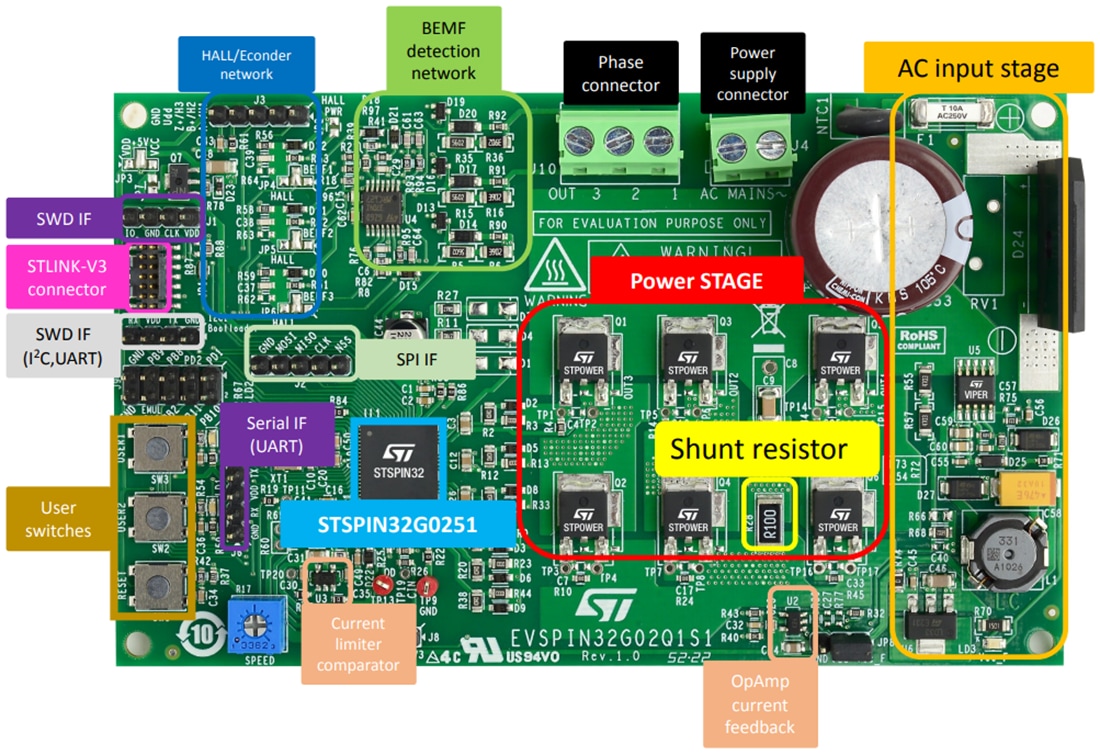

Blocs de fonction
