STMicroelectronics Lecteur NFC universel ST25R210
Le lecteur NFC universel ST25R210 de STMicroelectronics prend en charge les opérations d’initiateur NFC, de cible NFC, de lecteur NFC et d’émulation de carte NFC. La puissance de sortie élevée, pouvant atteindre 1,6 W, facilite l’intégration dans des applications avec de petites antennes. Le lecteur offre une excellente plage de lecture et profite d’une détection de carte à faible puissance améliorée (LPCD), ce qui augmente la plage de détection en mode réveil inductif. Au cours de ce mode de réveil à faible puissance, le système détecte l’approche ou l’éloignement des étiquettes. Le circuit intégré comprend un oscillateur RC et un minuteur programmable pour rechercher automatiquement les cartes ou d’autres dispositifs compatibles NFC, tels que des montres connectées ou des téléphones, lorsqu’il est en mode réveil.
La haute sensibilité du dispositif, soutenue par la technologie de récepteur de réglage silencieux (NSR) de ST, garantit des lectures réussies même dans des environnements bruyants. Le produit ST25R210 intègre un frontal analogique avancé (AFE) et un système de trame de données hautement intégré pour le NFC-A/B (ISO14443A/B), avec des débits pouvant atteindre 212 kbit/s pour les NFC-F (Felica™), NFC-V (ISO15693) et NFC-A/NFC-F pour le mode d'émulation de carte.
Le dispositif ST25R210 de STMicroelectronics arrive à une détection de carte longue portée et faible puissance en mesurant les canaux I et Q, qui représentent les parties réelle et imaginaire du signal de l'antenne. Cette approche minimise la consommation d'énergie. Il fonctionne sur une large plage d'alimentation électrique (de 2,7 V à 5,5 V), une plage de température ambiante (de -40 °C à +105 °C) et une large plage de tension d'E/S périphériques (de 1,65 V à 5,5 V). Avec une puissance de sortie RF élevée, des modes faible puissance et une large plage d'alimentation, le dispositif est idéal pour toutes les applications NFC et offre des performances haut de gamme dans un boîtier UQFPN28 compact 4 mm x 4 mm à 28 broches.
Caractéristiques
- Modes de fonctionnement
- Lecteur/enregistreur
- Émulation de carte, communication RF
- Lecteur/enregistreur
- NFC-A/ISO/CEI 14443A jusqu'à 848 kbit/s
- NFC-B/ISO/CEI 14443B jusqu'à 848 kbit/s
- NFC-V/ISO/CEI 15693 jusqu'à 212 kbit/s
- NFC-F/FeliCa jusqu'à 424 kbit/s
- Modes bas niveau pour implémenter des protocoles conformes MIFARE Classic® et d'autres protocoles personnalisés (Kovio BC, CTS, B')
- Communication RF - émulation de carte
- NFC-A/ISO/IEC 14443A 106 kbit/s
- NFC-F/FeliCa 212/424 kbit/s
- Caractéristiques électriques
- Large plage de tension d'alimentation de 2,7 V à 5,5 V
- Large plage de tension d'alimentation de communication périphérique de 1,65 V à 5,5 V
- Large plage de température ambiante de -40 °C à +105 °C
- Oscillateur à quartz capable de fonctionner avec un cristal 27,12 MHz avec démarrage rapide
- Caractéristiques principales
- Mode P2P passif
- Dispositif universel conforme Forum NFC
- Détection de carte inductive à faible puissance
- Démodulateur I/Q avec sommation de canal en bande de base
- La puissance de sortie dynamique (DPO) contrôle l'intensité du champ pour rester dans les limites données (fonctionnalité logicielle)
- La mise en forme active des ondes (AWS) réduit à la fois les dépassements et les sous-dépassements.
- Le récepteur à réglage silencieux (NSR) permet la réception dans un environnement bruyant
- Interface périphérique série (SPI) jusqu'à 10 Mbit/s
- Possibilité de piloter une antenne différentielle ou deux antennes asymétriques indépendantes
- Liaison TruST25
Applications
- Contrôle d'accès
- Compatible Aliro
- Dispositifs universels NFC conformes au forum NFC
- Lecteurs de cartes NFC avec communication hors bande (OOB) et protection de carte WPC Qi
- Unités de communication pour émetteur d'alimentation Ki (PTx) WPC
- Dispositifs NFC polyvalents conformes aux normes ISO/CEI 14443 et ISO15693
- Lecteurs/enregistreurs FeliCa

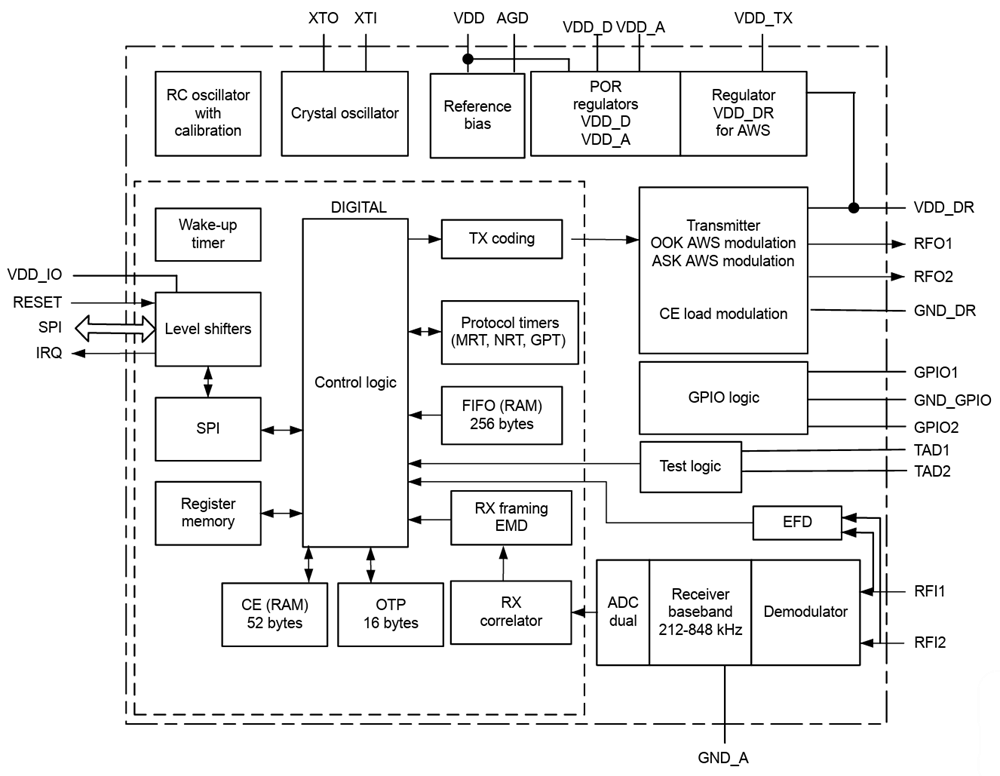

Schéma fonctionnel
