STMicroelectronics Pilote de grille à demi-pont 220 V STDRIVEG212
Le pilote de grille à demi-pont haute vitesse 220 V STDRIVEG212 de STMicroelectronics est optimisé pour les HEMT GaN de pilotage en mode enrichi 5 V. La section du pilote côté haut est conçue pour prendre en charge un rail de tension atteignant 220 V et peut être alimentée facilement par la diode de bootstrap intégrée. La capacité de haute intensité, le retard de propagation court avec un excellent ajustement du retard et les LDO intégrées rendent le STDRIVEG212 optimisé pour le pilotage de transistors GaN à haute vitesse.
Le STDRIVEG212 est doté d'UVLO d'alimentation adaptés aux applications à commutation rapide, d'un comparateur de surintensité avec SmartSD et d'un verrouillage pour éviter les conditions de conduction croisée. La plage étendue des broches d'entrée permet une interface facile avec les contrôleurs. Une broche de veille permet de réduire la consommation d'énergie pendant les périodes d'inactivité ou en mode rafale. Le STDRIVEG212 de STMicroelectronics fonctionne dans la plage de température industrielle de -40 °C à +125 °C. Le dispositif est disponible dans un boîtier QFN compact mesurant 4 mm x 5 mm x 1 mm avec un pas de 0,5 mm.
Caractéristiques
- Rail haute tension jusqu'à 220 V
- Immunité transitoire dV/dt de ±200 V/ns
- Pilote avec des chemins dissipateur et source séparés pour un pilotage optimal (dissipateur de 1,8 A et 1,2 Ω, source de 0,8 A et 4,0 Ω)
- Régulateurs linéaires haute et basse tension pour une tension de modulation de grille de 5 V
- Temps de démarrage rapide haute tension de 5 µs
- Retard de propagation de 50 ns, pulse de sortie minimale de 15 ns
- Fréquence de commutation élevée (>1 MHz)
- Diode d'amorçage intégrée
- Support complet de l’opération de commutation dure GaN
- Comparateur pour la détection de surintensité avec arrêt intelligent
- Fonction UVLO sur VCC, VHS, and VLS
- Broche d'arrêt et entrées logiques séparées
- Broche de défaut pour la détection de surintensité, de surchauffe et d'UVLO
- Fonction Veille pour un mode à faible consommation
- PGND séparé pour la compatibilité du shunt de courant et le pilotage de la source Kelvin
- Entrées compatibles de 3,3 V à 20 V avec hystérésis et tirage vers la masse
Applications
- Convertisseurs CA/CC CC/CC et résonnants, redresseurs synchrones, chargeurs de batteries et adaptateurs, éclairage LED et USB Type-C®C
- Pilotes de moteurs pour appareils domestiques, pompes, servomoteurs et entraînements industriels
- Véhicules à assistance électrique, outils électriques, robotique et drones
- Amplificateurs audio de classe D et convertisseurs à plusieurs niveaux
- Micro-convertisseurs solaires, optimiseurs et MPPT

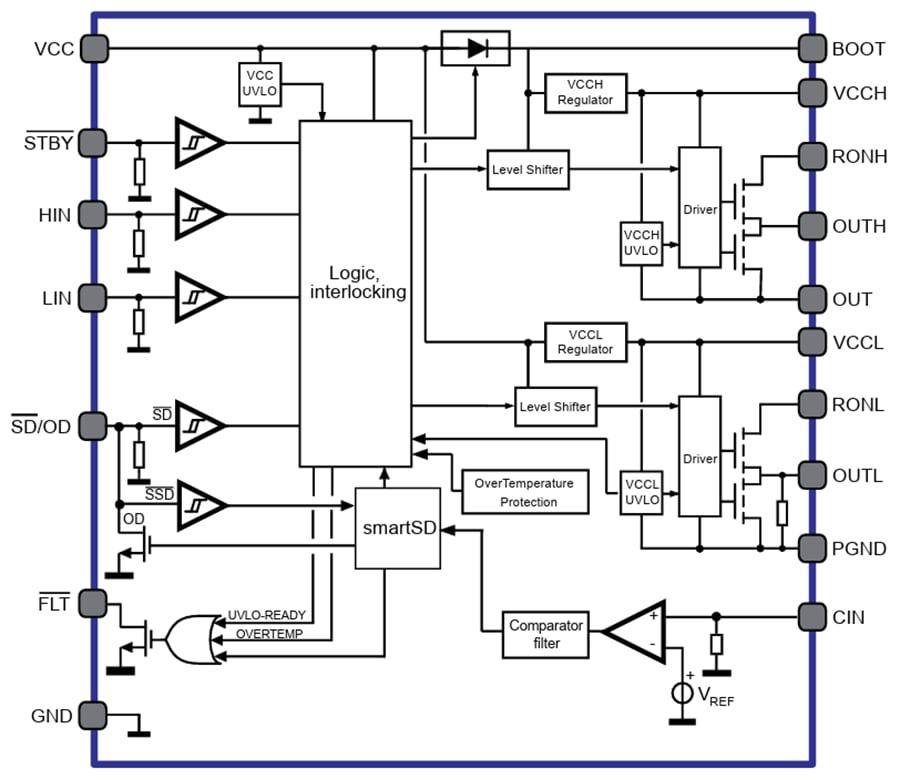

Schéma fonctionnel
Outil de développement
STMicroelectronics Carte d'évaluation EVLSTDRIVEG212
Évalue les caractéristiques du pilote de grille STDRIVEG212 dans une configuration en demi-pont.
