STMicroelectronics Pilote de grille à demi-pont 600 V STDRIVEG612
Le pilote de grille à demi-pont haute vitesse 600 V STDRIVEG612 de STMicroelectronics est optimisé pour les HEMT GaN de pilotage en mode enrichi 5 V. La section de pilote côté haut est conçue pour prendre en charge un rail de tension atteignant 600 V et peut être alimentée facilement par la diode de bootstrap intégrée. La capacité de haute intensité, le retard de propagation court avec un excellent équilibrage des délais et les LDO intégrées rendent le STDRIVEG612 optimisé pour la commande de GaN haute vitesse.
Le STDRIVEG612 est doté d'UVLO d'alimentation adaptés aux applications à commutation dure, d'un comparateur de surintensité avec SmartSD et d'un verrouillage pour éviter les conditions de conduction croisée. La plage étendue des broches d'entrée permet une interface facile avec les contrôleurs. Une broche de veille permet de réduire la consommation d'énergie pendant les périodes d'inactivité ou en mode rafale. Le STDRIVEG612 de STMicroelectronics fonctionne dans la plage de température industrielle de -40 °C à +125 °C. Le dispositif est disponible dans un boîtier QFN compact mesurant 4 mm x 5 mm x 1 mm avec un pas de 0,5 mm.
Caractéristiques
- Rail haute tension jusqu'à 600 V
- Immunité transitoire dV/dt de ±200 V/ns
- Pilote avec des chemins de dissipateur et de source séparés pour une modulation optimale
- Dissipateur de 1,8 A et 1,2 Ω
- Source de 0,8 A et 4,0 Ω
- Régulateurs linéaires côté haut/bas pour une tension de modulation de grille de 5 V
- Temps de démarrage rapide haute tension de 5 µs
- Retard de propagation de 50 ns, pulse de sortie minimale de 15 ns
- Fréquence de commutation élevée (> 1 MHz)
- Diode d'amorçage intégrée
- Support complet de l’opération de commutation dure GaN
- Comparateur pour la détection de surintensité avec arrêt intelligent
- Fonction UVLO sur VCC, VHS, and VLS
- Broche d'arrêt et entrées logiques séparées
- Broche de défaut pour la détection de surintensité, de surchauffe et d'UVLO
- Fonction Veille pour un mode à faible consommation
- PGND séparé pour la compatibilité du shunt de courant et le pilotage de la source Kelvin
- Entrées compatibles de 3,3 V à 20 V avec hystérésis et tirage vers la masse
Applications
- Convertisseurs CA-CC, CC-CC et résonnant
- Redresseurs de facteur de puissance et redresseurs synchrones
- Chargeurs de batteries et adaptateurs
- Pilote de moteur pour appareils domestiques, pompes et compresseurs
- Automatisation d'usine
- Servomoteurs et entraînements industriels
- Amplificateurs audio de classe D et convertisseurs à plusieurs niveaux
- Micro-convertisseurs solaires, optimiseurs et MPPT

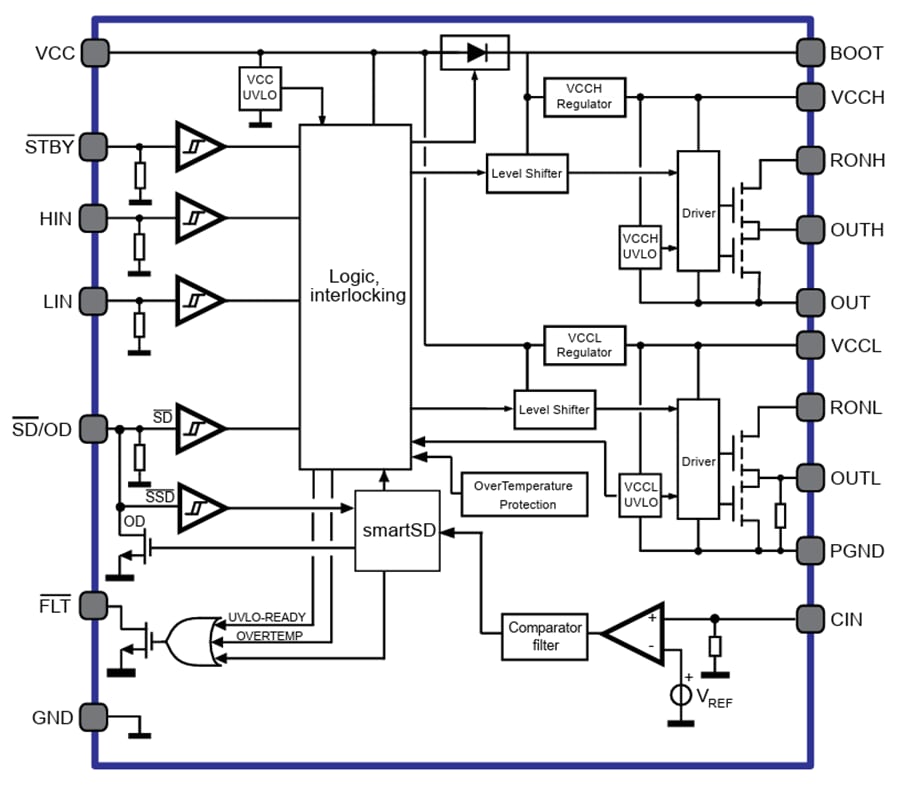

Schéma fonctionnel
Outil de développement
STMicroelectronics Carte d'évaluation EVLSTDRIVEG212
Évalue les caractéristiques du pilote de grille STDRIVEG212 dans une configuration en demi-pont.
