STMicroelectronics Contrôleur de dissipateur USB PD autonome STUSB4531
Le contrôleur SINK USB PD autonome STUSB4531 de STMicroelectronics est conçu spécifiquement pour les dispositifs de dissipateur USB Type-C®. Basé sur la configuration PDO par défaut stockée dans une mémoire non volatile interne, le STUSB4531 implémente des algorithmes propriétaires pour négocier un contrat Power Delivery avec une source sans nécessiter de support logiciel (mode autorun), ce qui en fait un dispositif idéal pour le chargement automatique de profil haute puissance, notamment à partir d'un état de batterie morte.
Le STUSB4531 de STMicroelectronics implémente également une interface simple (mode hybride) pour prendre en charge des applications complètes avec une couche logicielle externe légère. Ce mode hybride breveté simplifie la mise en œuvre des fonctionnalités optionnelles USB PD, ajoutant de la valeur aux dispositifs alimentés par USB et pouvant être chargés par USB. Ce mode permet à un processeur d'application externe d'interagir avec la pile et de tirer parti des couches de protocole USB PD. Cette caractéristique offre aux ingénieurs une flexibilité supplémentaire pour implémenter des fonctions telles que les messages de la batterie, l'échange de rôles de données, les modes alternatifs et les messages définis par le fournisseur (VDM), tout en facilitant le développement logiciel et en accélérant le délai de commercialisation.
Caractéristiques
- Jusqu'à cinq profils SINK PDO (fixe, variable, PPS)
- Prise en charge de la configuration PDO statique ou dynamique
- Signalement du profil source
- Pile PD autonome
- Mode logiciel hybride
- Surveillance active de la tension VBUS
- Système intégré et chemin de décharge du câble
- Pilote de grille (PMOS) avec commutateurs VBUS intégrés
- Prise en charge Vconn externe
- Protections contre les courts-circuits vers VBUS
- AMR = 28 V
- Plage de température de -40 °C jusqu'à +105 °C
- DES = 1 kV (CDM) / 4 kV (HBM)
- Certification
- USB Type-C® (rév. 2.4)
- Caractéristiques techniques d’alimentation USB (Rév. 3.2)
- TID : 13956
- Conformité UE : CEI 62680-1-3:2024/CEI 62680-1-2:2024
Applications
- Remplacement du micro-B USB et de la fiche cylindrique CC
- Applications alimentées par VBUS, alimentées par batterie et à alimentation externe
- Décodeurs, caméscopes, appareils photo, jeux, afficheurs et téléviseurs
- Internet des objets (IoT), drones, imprimantes et imprimantes 3D
- Accessoires informatiques et concentrateurs de données
- Accessoires et dispositifs alimentés par batterie
- Éclairage LED et industriel
- Soins de santé et dispositifs portables
- Tout dispositif de dissipateur de type C/PD
Vidéos
Outils de développement
STMicroelectronics Conception de référence EVAL-SCS006V1
Pensée pour la migration rapide d'une fiche d'alimentation personnalisée ou d'un connecteur cylindrique CC vers un connecteur USB Type-C®.
STMicroelectronics Carte d'évaluation EVAL-SCS007V1
Construite sur le STUSB4531, un dissipateur USB PD prêt à l’emploi.

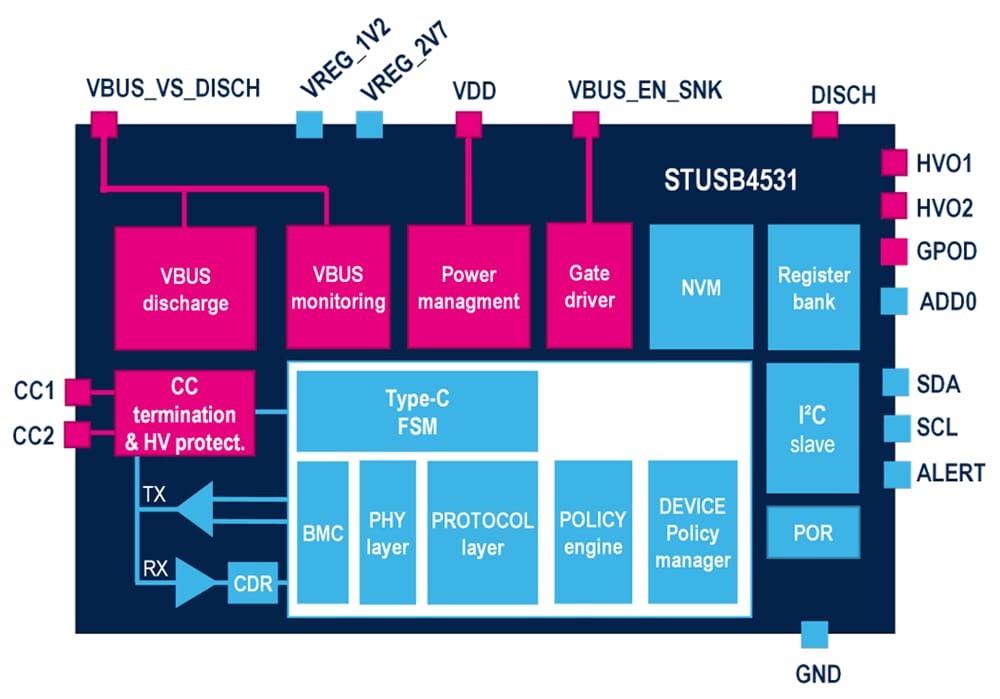

Schéma fonctionnel
