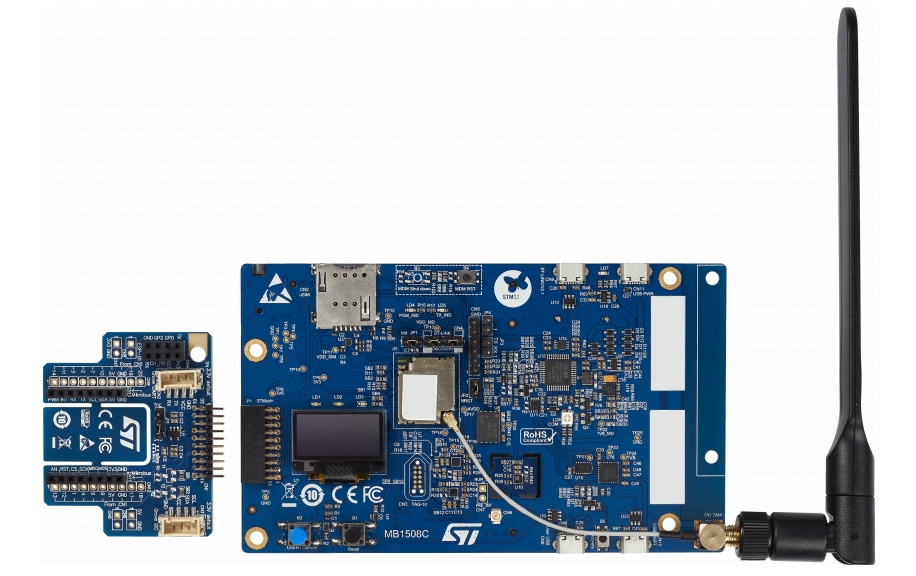

STMicroelectronics Kit de découverte B-L462E-CELL1
Le kit de découverte B-L462E-CELL1 STMicroelectronics est une plate-forme de développement clé en main pour les dispositifs IdO mobiles. Le kit de découverte B-L462E-CELL1 comprend une carte-mère de découverte à faible consommation alimentée par un module LBAD0ZZ1SE, une antenne de couverture globale et une carte de sortance. Le module LBAD0ZZ1SE comprend un microcontrôleur STM32L462REY6TR, un modem LBAD0ZZ1SE-743 lbad0zz1se Cat M/NB ultra-compact et un SIM intégré certifié GSMA ST4SIM.
Le kit de découverte B-L462E-CELL1 de STM offre une connectivité STMod+ et des broches étendues qui fournissent des capacités d'extension illimitées avec un large choix de cartes complémentaires spécialisées. De plus, la carte de sortie de ventilateur prend en charge les cartes complémentaires utilisant mikroBUS™, ESP‑01, Grove I2C, Grove UART et maquette.
Le kit de découverte B-L462E-CELL1 comprend un débogueur/programmateur ST-LINK, une bibliothèque logicielle STM32Cube complète et des exemples logiciels intégrés pour une connexion transparente aux serveurs Cloud.
Caractéristiques
- Module LBAD0ZZ1SE de Murata alimenté par STM32L462RE avec eSIM intégré (ST4SIM-200M), modem LTE Cat m/NBIoT (LBAD0ZZ1SE-743) et 1 Mo de mémoire Flash Quad-SPI
- Microcontrôleur STM32L4 série STM32L462REY6TR à ultra-basse consommation basé sur le cœur Arm® Cortex®-M4 avec 512 Ko de mémoire Flash et 160 ko de RAM dans un boîtier WLCSP64
- 64 Mo de mémoire Flash quadruple SPI embarquée de Micron®, exclusivité avec 1 Mo de mémoire Flash quadruple SPI à l'intérieur du module
- 16 ko d'EEPROM I2C (M24128-DFMN6TP) de STMicroelectronics
- Écran OLED 128 x 64 de 0,96 pouce avec interface SPI
- CODEC Audio à faible consommation avec bus PCM et interface I2C (MAX9867ETJ+ de Maxim)
- Accéléromètre 3D à ultra-faible puissance et magnétomètre 3D (LSM303AGR) de STMicroelectronics
- Capteur numérique capacitif pour humidité relative et température (HTS221) de STMicroelectronics
- Baromètre à sortie numérique absolue (LPS22HH) de 260 hPa à 1 260 hPa de STMicroelectronics
- 3 LED utilisateur
- 2 boutons-poussoirs (utilisateur et remise à zéro)
- Connecteurs de carte :
- Connecteur d'antenne SMA
- Deux embases à pas de 2,54 mm à 50 broches
- STMod+
- Emplacement pour carte micro-SIM
- Prise de casque stéréo CTIA 3,5 mm avec entrée microphone analogique
- Connecteurs Micro-B USB pour alimentation, USART, dispositif USB et ST-LINK/V2-1
- TAG10
- Connecteurs d'extension mikroBUS™
- Connecteur d'extension ESP‑01
- Connecteurs d'extension UART, I2C et et carte d'expérimentation Grove Seeed Studio™
- Options d'alimentation flexibles : USB ST-LINK, USB utilisateur, USB UART, USB alimentation, ou trois piles AAA
- Débogueur/programmateur ST-LINK/V2-1 embarqué avec capacité de ré-énumération USB : stockage de masse, port COM virtuel et port de débogage
- Application clé en main de dispositif-Cloud
- Connectivité de forfait de données Truphone® incluse
- Prise en charge d'un grand choix d'environnements de développement intégrés (IDEs), notamment IAR Embedded Workbench®, MDK-ARM et STM32CubeIDE
Équipement nécessaire
- OS Windows® (7, 8 ou 10), Linux® 64 bits ou macOS®
- Câble USB Type A ou USB Type C® vers Micro-B
