STMicroelectronics Cartes de démonstration EVALMASTERGAN
Les cartes de démonstration EVALMASTERGAN de STMicroelectronics sont un outil facile à utiliser et rapide à adapter, conçu pour évaluer le système en boîtier MASTERGAN1 ou MASTERGAN2. Le système en boîtier MASTERGAN1 met en œuvre une alimentation à haute densité de puissance qui intègre à la fois un pilote de grille et deux transistors au GaN à enrichissement dans une configuration à demi-pont. Le MASTERGAN2 est un système d'alimentation avancé dans un boîtier avancé intégrant un pilote de grille et deux transistors au GaN à mode d'amélioration dans une configuration asymétrique à demi-pont. Les cartes de démonstration EVALMASTERGAN créent rapidement de nouvelles topologies sans avoir besoin d'une conception PCB complète.
Les cartes de démonstration EVALMASTERGAN1 ou EVALMASTERGAN2 STM disposent d'un générateur de temps mort d'entrée programmable sur carte avec une seule alimentation VCC (STM. 6 V). De plus, la carte offre un régulateur de tension linéaire intégré avec un rail de 3,3 V pour alimenter un circuit logique basse tension, comme des microcontrôleurs ou des FPGA.
Ils incluent également des empreintes supplémentaires pour la personnalisation dans l'application finale. Ces personnalisations comprennent l'utilisation d'un signal d'entrée séparé ou d'un signal PWM unique, l'utilisation d'une diode d'amorçage externe, une alimentation individuelle pour VCC, PVCC ou Vbo et l'utilisation d'une résistance shunt côté bas pour les topologies en mode courant de crête. Toutes les broches du MASTERGAN1 et du MASTERGAN2 sont accessibles.
Les cartes sont des cartes de circuit imprimé FR-4 qui mesurent 56 x 70 mm de large, entraînant un Rth(J-a) de 35°C/W, sans circulation d'air forcée.
Caractéristiques
- Carte de démonstration à demi-pont équipée de MASTERGAN1 ou MASTERGAN2 et capable de supporter une tension de 600 V
- Entrée VCC sur connecteur à vis ou bande de broches configuré(e) pour les tensions d'alimentation MASTERGAN1 ou MASTERGAN2
- Ensemble complet de fonctionnalités pour piloter MASTERGAN1 ou MASTERGAN2 avec un signal de pilotage unique ou complémentaire
- Générateur de temps mort intégré pour convertir un signal PWM unique en deux signaux LIN et HIN complémentaires avec des temps morts réglables indépendamment
- Régulateur 3,3 V embarqué pour alimentation de circuits externes (jusqu'à 50 mA)
- Résistance thermique entre température des jonctions et température ambiante de 35 °C/W pour évaluer les topologies de grande puissance
- Connecteur haute fréquence pour surveillance des broches MASTERGAN1 ou MASTERGAN2 GL et GH
- Encombrement de rechange pour shunt côté bas, condensateurs d'amorçage externes et condensateurs de vrac haute tension à haute capacité
- Conforme à la directive RoHS
Applications
- Industrial power supplies
- Consumer electronics
- Renewable energy
- Automotive
- LED lighting
- 5G and telecom infrastructures
- Aerospace and defense
- Portable and IoT devices

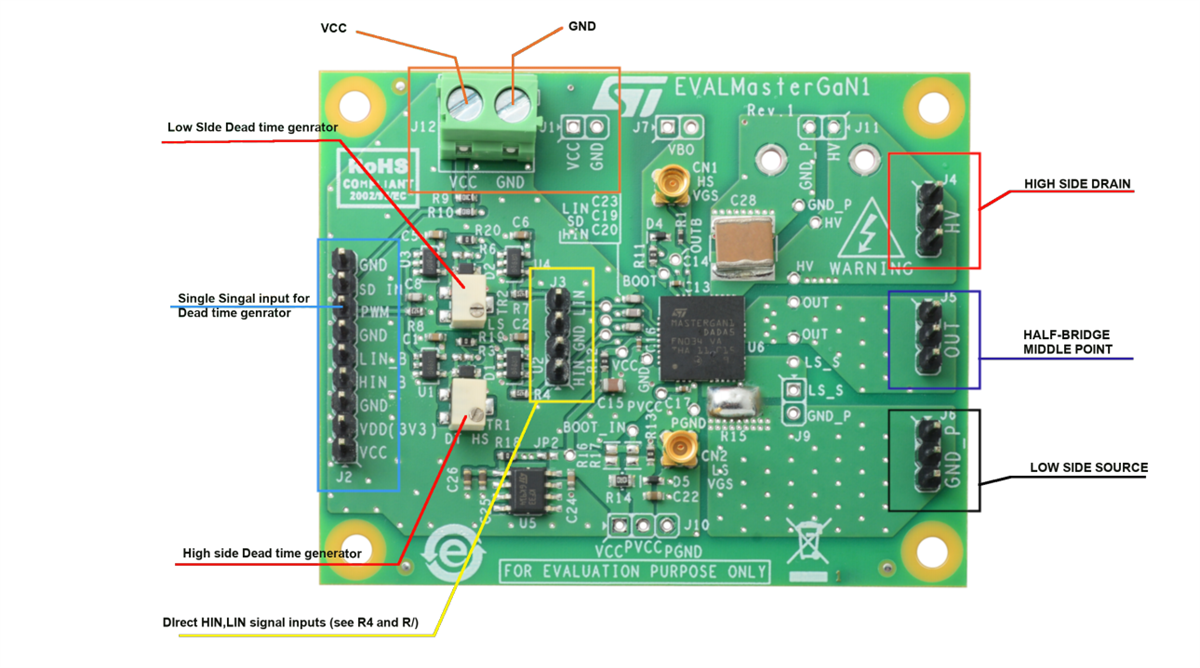

Connexion d'alimentation et de signal
Placement des composants
