STMicroelectronics Carte de démonstration EVALSTGAP2SICSC
La carte de démonstration EVALSTGAP2SICSC de STMicroelectronics est conçue pour démontrer rapidement et facilement les commandes de grilles simples STGAP2SICS. Les commandes de grilles simples STGAP2SICS sont des commandes de grilles simples qui fournissent un isolement galvanique entre le canal de commande de grille et la circuiterie de réglage et d'interface à basse tension. Les commandes de grilles sont caractérisés par une capacité de 4 A et des sorties rail à rail, ce qui rend les composants adaptés aux applications de moyenne et haute puissance telles que la conversion d'énergie et les convertisseurs de pilote de moteur dans les applications industrielles.
Caractéristiques
- Carte
- Rail à haute tension jusqu'à 1 200 V
- Entraînement négatif de grille
- Convertisseurs CC-CC isolés embarqués pour alimenter des commandes de grilles côté haut et côté bas, alimentés par VAUX = 5 V, avec un isolement maximal de 5,2 kV
- Alimentation logique VDD 3,3 V générée sur carte ou 5 V (appliquée en externe)
- Sélection facile du cavalier de la configuration de la tension de modulation de +17/0 V ; +17/-3 V ; +19/0 V ; +19/-3 V
- Appareil
- Capacité de courant de pilote de source/dissipateur de 4 A à 25 °C
- Isolement galvanique 6 000 V
- 75 ns de délai de propagation court
- Fonction UVLO
- Tension d'entraînement de grille pouvant atteindre 26 V
- Entrées de TTL/CMOS de 3,3 V, 5 V avec hystérésis
- Protection contre les coupures thermiques
- Fonction de veille
- Pince Miller 4 A

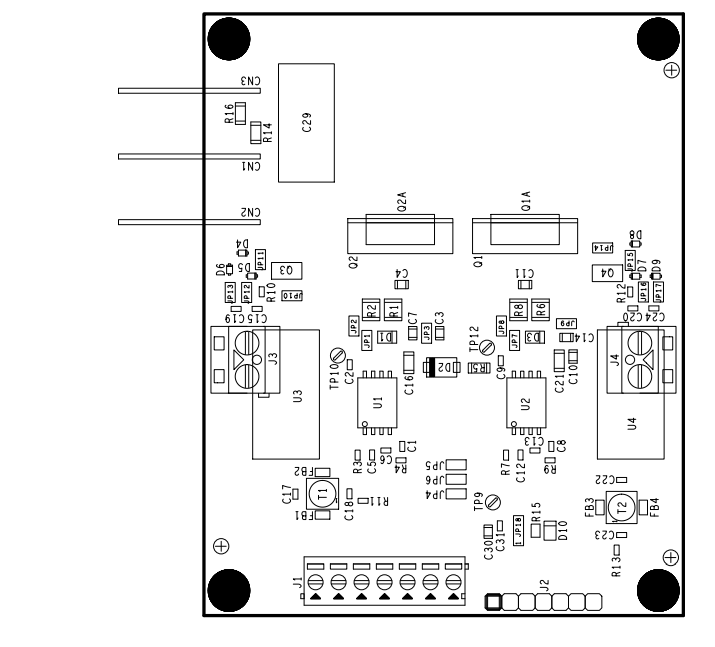

Disposition de la carte
