STMicroelectronics Tableau de démonstration ACF 65 W EVLACF01UC65

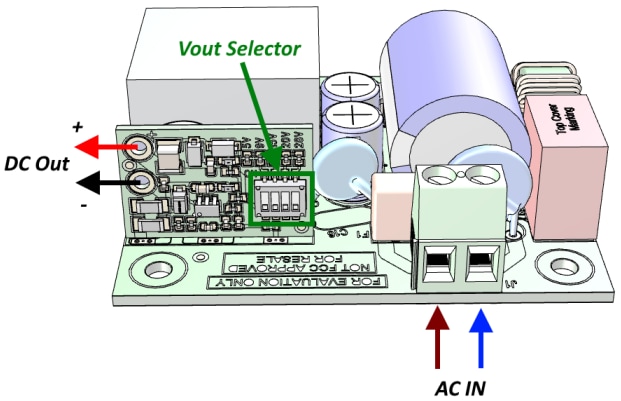

Le tableau de démonstration de type Flyback à écrêtage actif (ACF) 65 W EVLACF01UC65 de STMicroelectronics est conçu pour évaluer les capacités du contrôleur ACFSTACF01A. Du côté primaire, le STACF01A est associé au MasterGaN1L, un HEMT GaN en mode d'amélioration à demi-pont de 600 V doté de pilotes haute tension. La carte EVLACF01UC65 est dotée d'une entrée CA universelle et fournit des tensions de sortie CC sélectionnables conformes aux normes de distribution d'énergie USB (5 V, 9 V, 15 V et 20 V). Cette carte présente une conception compacte avec des dimensions de 60 mm x 35 mm x 22 mm et une densité de puissance de 23 W/in³. Les applications typiques incluent les adaptateurs CA-CC pour smartphones, ordinateurs portables et autres dispositifs portables, ainsi que les SMPS hors ligne.
