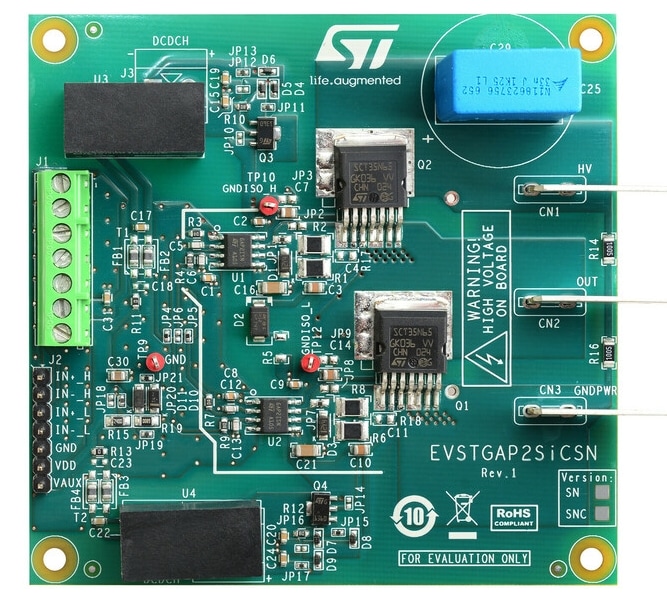

STMicroelectronics Cartes d'évaluation EVSTGAP2SICSN/C
Les cartes d'évaluation EVSTGAP2SICSN/C STMicroelectronics sont conçues pour évaluer le pilote à simple grille isolé STGAP2SICSN. Le pilote de grille simple 4A STGAP2SICSNTR fournit une isolation galvanique entre le canal de commande de grille et le circuit de commande et d'interface basse tension.
Les cartes EVSTGAP2SICSN/C STM permettent d'évaluer toutes les caractéristiques du STGAP2SICSN tout en pilotant un étage de puissance à demi-pont avec une tension nominale pouvant atteindre 520 V. L'augmentation de la tension du bus est activée en remplaçant les commutateurs d'alimentation par des dispositifs appropriés dans un boîtier H2PACK-7L ou H2PACK-2L et la capacité C29, si nécessaire. Les composants de la carte sont faciles à accéder et à modifier, ce qui facilite l'évaluation des performances des pilotes dans différentes conditions d'application et le réglage fin des composants finaux de l'application.
Caractéristiques
- Carte
- Configuration demi-pont, rail haute tension jusqu'à 520 V
- SCT35N65 : MOSFET SiC 650 V 55 mΩ
- Entraînement négatif de grille
- Convertisseurs CC-CC isolés sur carte pour fournir des pilotes de grille côté haut et côté bas, alimentés par VAUX = 5 V, avec une isolation maximale de 5,2 kV
- Alimentation logique VDD 3,3 V générée sur carte ou 5 V (appliquée en externe)
- +17/0 V ; +17/-3 V ; +19/0 V ; +19/-3 V sélection facile du cavalier pour piloter la configuration de la tension
- Appareil
- Capacité de courant d'entrainement : courant d'alimentation/de dissipation de 4 A à 25 °C
- Dissipation et sortie d'alimentation séparées pour une configuration simple de pilote de grille
- 75 ns de délai de propagation court
- Fonction UVLO
- Tension d'entraînement de grille pouvant atteindre 26 V
- Entrées de TTL/CMOS de 3,3 V, 5 V avec hystérèse
- Protection par arrêt thermique
- Fonction d’attente
Produits associés
STMicroelectronics Commandes de grille simple STGAP2SICSN
Fournissent une isolation galvanique entre la chaine de commande de la grille et le réglage de tension et la circuiterie d'interface.
