STMicroelectronics Amplificateur audio automobile de classe D FDA903S
L'amplificateur audio automobile de classe D FDA903S de STMicroelectronics est spécialement conçu pour les applications automobiles, en particulier l'appel électronique et la télématique. Le FDA903S intègre une conversion CNA 24 bits et 100 dB et un étage de sortie PWM de classe D avec une rétroaction avant le filtre LC. Cette configuration peut créer la conception d'une application compacte et peu coûteuse.
L'amplificateur audio automobile de classe D FDA903S de STM prend en charge un flux binaire numérique I2S et TDM jusqu'à 16 canaux avec plusieurs fréquences d'échantillonnage de 8 kHz à 96 kHz. Le FDA903S intègre un diagnostic complet en lecture, notamment une surveillance du courant de charge en temps réel et un admittancemètre numérique, pour satisfaire les exigences OEM les plus élevées en matière de contrôle des haut-parleurs et de robustesse/fiabilité du système. Le FDA903S prend en charge le démarrage-arrêt en s'abaissant jusqu'à 3,3 V.
Le FDA903S est logé dans un boîtier QFN 5x5 très compact et mince.
Caractéristiques
- Homologué AEC-Q100
- Conversion N/A intégrée de 100 dB
- Entrée numérique I2S et TDM (TDM jusqu'à 16 canauxTDM)
- Fréquence d'échantillonnage d'entrée sélectionnable (8/16/32/44,1/48/96)
- Large plage de fonctionnement de l'alimentation de 3,3 V à 18 V
- Commutation de fréquence PWM sélectionnable par I2C
- 352.8kHz, 384kHz, 411.6kHz, 448kHz
- 2 adresses I2C
- Sorties d'alimentation MOSFET
- Std 10 W 4 Ω à 14,4 V, THD 1 kHz = 1 %
- Std 5 W 8 Ω à 14,4 V, THD 1 kHz = 1 %
- Bruit : 80 μV pondéré A : 20 kHz
- Capacité de pilotage 8 Ω, 4 Ω
- Limiteur d'amplitude d'entrée (configurable via I2C)
- Moniteur de courant de charge
- 2 broches CD/Diag
- Protection intégrée contre les DES et les courts-circuits
- Configurabilité et diagnostic I2C complets
- Diagnostic de démarrage
- Fonction limiteur d'amplitude de tension d'entrée (configurable via I2C)
- 4 avertissements thermiques
- Diagnostic CC
- Schéma de protection OCP configurable
- Configuration de durée de sourdine
- DAM (Admittancemètre numérique)
- Capacité d'exécuter un diagnostic complet en cours de lecture
- Détecteur d'écrêtage configurable
- Un des avertissements thermiques
- Protection contre les surintensités
- Détection de charge ouverte
- Coupure de la haute tension
- QFN32 avec flancs mouillables
- Testé selon CISPR 25 - classe V (quatrième édition)
Applications
- Télématique
- Appel électronique

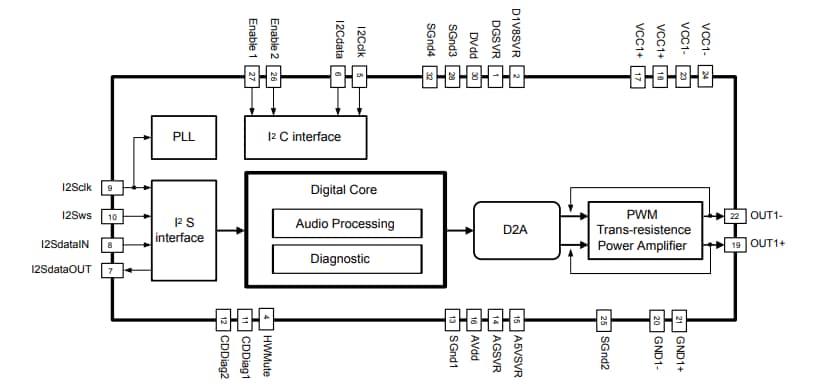

Schéma fonctionnel
