STMicroelectronics Baromètre à sortie numérique absolue ILPS22QS

Le baromètre à sortie numérique absolue ILPS22QS de STMicroelectronics est un capteur de pression absolue piézorésistif ultra-compact qui fonctionne comme un baromètre à sortie numérique. L'ILPS22QS prend en charge une double mise à pleine échelle jusqu'à 4 060 hPa sélectionnable par l'utilisateur. L'ILPS22QS dispose d'un bruit de pression ultra faible avec une très faible consommation d'énergie.

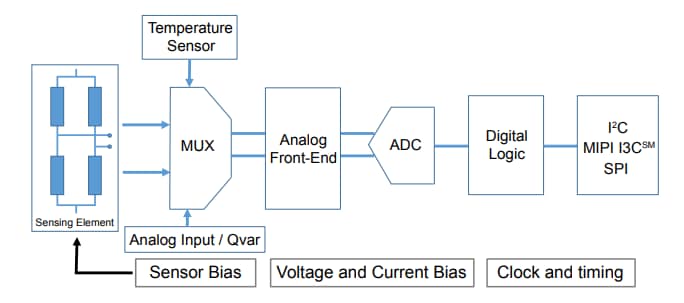

Le baromètre à sortie numérique absolue ILPS22QS de STM combine un élément de détection et une interface CI qui communique via des interfaces I²C, MIPI I3CSM ou SPI de l’élément de détection à l’application. L'élément de détection qui détecte la pression absolue se compose d'une membrane suspendue fabriquée à l'aide d'un procédé dédié développé par ST.

Le ILPS22QS est proposé en boîtier LGA (HLGA) entièrement moulé et fonctionne sur une plage de température étendue de -40 °C à +105 °C. Le boîtier LGA est troué pour permettre à la pression externe d'atteindre l'élément de détection.

Caractéristiques

Plage de pression absolue à double échelle sélectionnable
- Mode 1 à 260 hPa ~ 1 260 hPa
- Mode 2 à 260 hPa ~ 4 060 hPa
Consommation de courant réduite à 1,8 μA
Précision de pression absolue : 0,5 hPa
Bruit de capteur basse pression : 0,34 pA
TCO haute performance 0,45 Pa/°C
Compensation de température intégrée
Plage de températures de fonctionnement étendue : de -40 °C à +105 °C
Sortie de données de pression 24 bits
ODR de 1 Hz à 200 Hz

Interfaces SPI, I²C ou MIPI I3CSM
Prend en charge l’interface numérique 1,08 V
FIFO intégrée
Concentrateur analogique intégré pour le traitement des données d'entrée analogique
Q_var intégrée pour détecter la variation de charge électrique
Fonctions d’interruption : seuils de pression, indicateurs FIFO, prêts pour les données
Tension d'alimentation : de 1,7 V à 3,6 V
Résistance aux chocs élevée de 22 000 g
Boîtier compact et mince
Conforme ECOPACK sans plomb
