STMicroelectronics Commutateurs côté haut à 1 canal IPS160HF et IPS161HF
Les commutateurs côté haut à 1 canal IPS160HF et IPS161HF STMicroelectronics sont capables de piloter des charges capacitives, résistives ou inductives avec un côté connecté à la terre. L'IPS160HF offre un courant de sortie de 2,4 A, tandis que l'IPS161HF fournit 0,6 A de courant de sortie.
Les commutateurs côté haut à 1 canal IPS160HF et IPS161HF disposent d’une plage de fonctionnement de 60 V et d’un temps de retard de propagation de 60 μs au
démarrage. Combinés avec le diagnostic étendu (charge ouverte, surcharge, surchauffe), les IPS160HF et IPS161HF sont idéaux pour les applications de sécurité ciblant des niveaux SIL plus élevés.
Les commutateurs IPS160HF et IPS161HF STM disposent d'une protection intégrée contre la surcharge et l'arrêt thermique, empêchant l'application et la charge de subir des surtensions électriques et thermiques. Pour minimiser également la dissipation de puissance lorsque la sortie est en court-circuit, une protection contre les courts-circuits à faible dissipation (coupure) est mise en œuvre pour limiter la valeur du courant moyen en sortie et la surchauffe du dispositif qui en résulte. La broche de diagnostic DIAG commun à drain ouvert signale la charge ouverte en état Arrêt, coupure (surcharge) et arrêt thermique.
Caractéristiques
- Plage de tension d'alimentation de fonctionnement comprise entre 8 V et 60 V
- Limitation de courant de sortie minimale 0,7 A (IPS161HF) ou 2,5 A (IPS160HF)
- Délai de propagation court au démarrage
- Démagnétisation rapide de la charge d'induction
- Protection contre les courts-circuits non dissipatifs (coupure)
- Délai de coupure programmable à l'aide d'un condensateur externe
- Protection contre la déconnexion de la terre
- Protection contre la déconnexion VCC
- Protection contre coupure thermique
- Verrouillage de sous-tension
- Signalisation de diagnostic pour charge ouverte à l'état bloqué, en coupure et en arrêt thermique de jonction
- Conçu pour répondre à la norme IEC 61131-2
- Boïtier PowerSSO12
Applications
- Applications de sécurité
- Contrôleurs logiques programmables (PLC)
- Entrée/sortie de périphérique PC industriel
- Machines de contrôle numérique

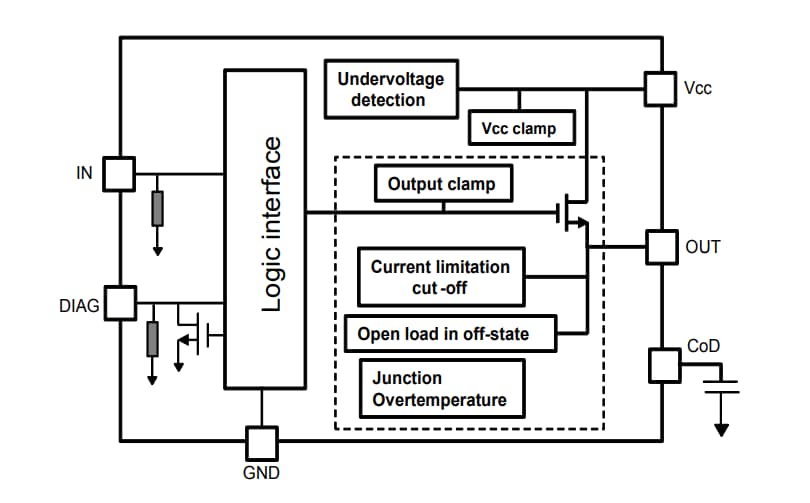

Schéma fonctionnel
Vidéos
Outils de développement
STMicroelectronics Carte d'extension X-NUCLEO-OUT10A1
Conçu pour le STM32 Nucleo, une solution pour le développement de modules de sortie numérique 0,5 A (std).
STMicroelectronics Carte d'extension X-NUCLEO-OUT08A1
Configurée pour évaluer le fonctionnement des modules de sortie numérique 2 A (std).
STMicroelectronics Carte d'évaluation STEVAL-ETH001V1 Servo Drive
Conçue pour répondre aux applications PMSM triphasées orientées vers une connectivité et un contrôle de position multi-axiaux.
STMicroelectronics Carte d'évaluation PLC compatible avec la sécurité STEVAL-SILPLC01
Combine une double entrée numérique CLT03-2Q3 et une sortie numérique unique IPS160HF pour former une solution PLC.
STMicroelectronics Carte d’extension d'E/S numériques STEVAL-FSM01M1
Une carte d’extension d'E/S numériques sécurisée à double canal compatible avec la STM32 Nucleo.
