STMicroelectronics Pilote de relais multicanaux L9026
Le pilote de relais multicanaux L9026 de STMicroelectronics est optimisé pour les applications de relais et LED automobiles. Il est compatible avec les charges résistives, inductives et capacitives. Le L9026 intègre deux pilotes côté haut et six pilotes côté haut/côté bas configurables. Il peut être piloté par SPI ou par deux entrées parallèles dédiées. Le composant offre des fonctionnalités avancées de diagnostic et de protection telles que des détections de court-circuit à la masse, de charge ouverte, de surintensité et de surchauffe. La fonctionnalité du mode dégradé est également disponible, ce qui permet d'utiliser deux pilotes sélectionnés dans des conditions particulièrement défectueuses, telles que les défaillances SPI, les micro-défaillances ou les UV d'alimentation. Le chaînage en guirlande est possible, même avec les dispositifs SPI 8 bits.
Le pilote de relais L9026 dispose de scénarios de sous-démarrage en fonctionnement garanti pouvant descendre à VBATT = 3 V et fournit un très faible courant de repos dans des conditions de RÉINITIALISATION. L'interface SPI permet de contrôler et de configurer les charges, ainsi que le dispositif. Le retour d'état de toutes les fonctions de diagnostic est fourni. Pour le contrôle direct et MLI, deux broches d'entrée sont disponibles et connectées par défaut à deux sorties définies. Le mappage de sortie supplémentaire peut être contrôlé par SPI.
Le pilote de relais L9026 de STMicroelectronics qualifié AEC-Q100 est disponible en options de boîtier HTSSOP24 et VFQFPN32. Sur le boîtier VFQFPN, 2 broches supplémentaires sont disponibles pour des raisons de sécurité. La broche NRES permet de réinitialiser les registres internes à leurs valeurs par défaut et la broche DIS permet de désactiver tous les canaux.
Caractéristiques
- Homologué AEC-Q100
- 6 pilotes côté haut/bas configurables
- 2 pilotes côté haut
- 2 broches d'entrée parallèles avec fonctionnalité de cartographie d'entrée
- Capacité de démarrage jusqu'à VBATT = 3,0 V
- Tension d'alimentation numérique compatible avec les microcontrôleurs 3,3 V et 5 V
- Protection inverse de la batterie sur VBATT et sur les broches de vidange sans composants externes
- Mode DEL
- Mode d'appel d'ampoule (BIM) pour piloter les lampes et les charges électroniques
- 2 générateurs MLI internes pour décharge de microcontrôleur
- Très faible courant de repos avec utilisation de la broche de repos
- Mode dégradé avec utilisation des broches IDLE et IN
- Caractéristiques de sécurité
- Capteur et surveillance de température
- Communications série utilisant la rétroaction d'adresse, 1 bit de parité, compteur de trame et détection de courte trame
- Interface périphérique série (SPI) 16 bits pour contrôle et diagnostic
- Capacité de mise en cascade, SPI également compatible avec les appareils SPI 8 bits
- Options de boîtier HTSSOP24 et VFQFPN32
- Pleinement compatible ISO26262, pré-configuré pour les systèmes ASIL-B
- Produit écologique (conforme RoHS)
Applications
- Applications DEL, ampoule et relais automobiles
Schéma fonctionnel

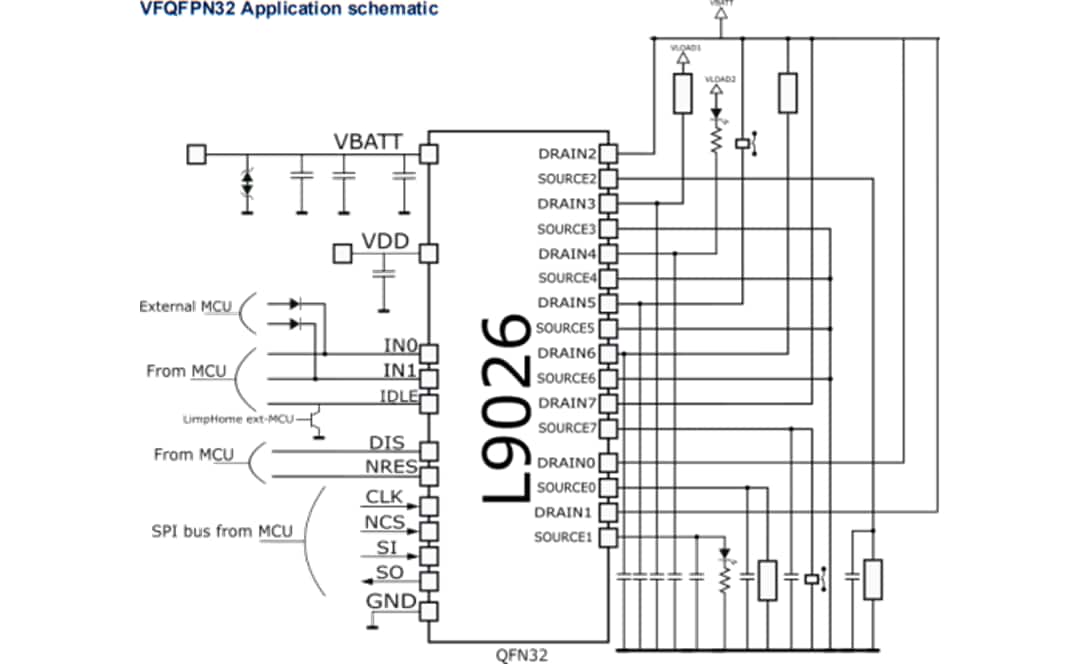

Schéma d'application (VFQFPN32)

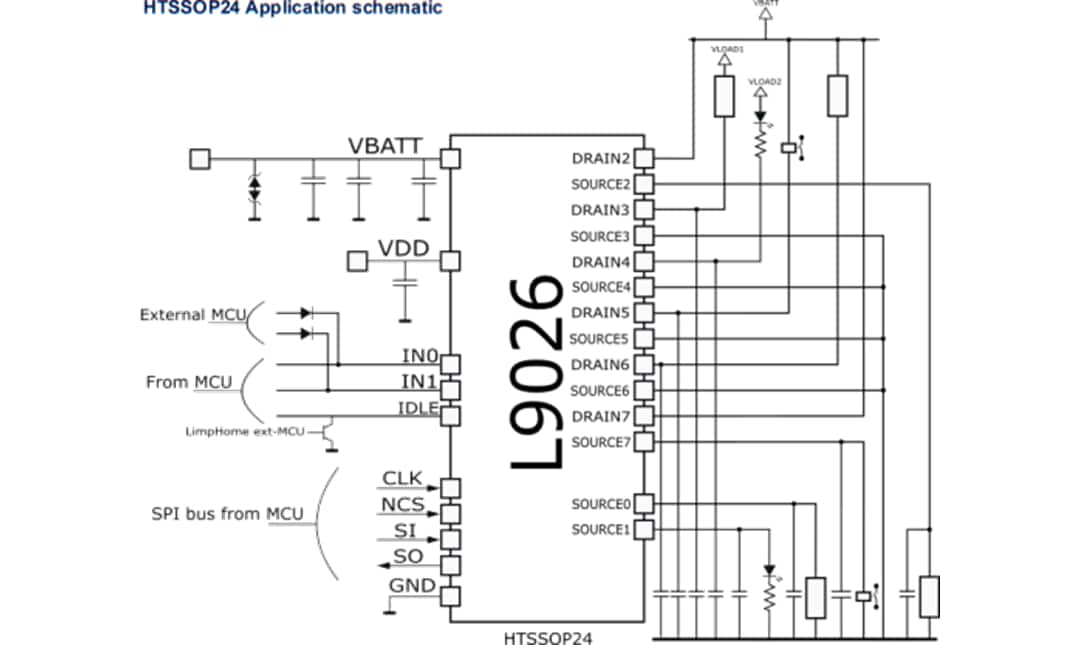

Schéma d'application (HTSSOP24)
Outils de développement
STMicroelectronics Carte d'évaluation L9026 (EVAL-L9026-YO)
Plateforme de démonstration économique pour le pilote de relais multicanaux L9026.
