STMicroelectronics CI de systèmes de Zone de porte L99DZ200G
Le CI de systèmes de Zone de porte L99DZ200G STMicroelectronics fournit des modules de commande électronique avec une fonctionnalité d’alimentation et de gestion d’alimentation améliorée. Cela inclut divers modes de veille avec des couches de communication physiques LIN et HS CAN.Le CI L99DZ200G STMicroelectronics dispose de deux régulateurs à faible tension de décrochage qui alimentent le microcontrôleur du système et des charges périphériques externes et fournissent une fonctionnalité de veille améliorée du système avec une capacité programmable de réveil local et à distance. De plus, cinq pilotes côté haut fournissent des LED et deux pilotes côté haut fournissent des ampoules, augmentant ainsi le niveau d'intégration du système. Trois pilotes côté haut sont configurés pour prendre en charge le mode dit à courant Constant conçu pour alimenter des modules LED externes avec d’énormes condensateurs de découplage. Le composant peut piloter jusqu'à trois moteurs CC et huit transistors MOS externes (quatre pour chacun des deux ponts en H) dans une configuration à pont en H. L’ajout d’un autre pilote de grille peut contrôler un MOSFET externe dans une configuration côté haut pour alimenter une charge résistive connectée à GND (p. ex., chauffage miroir).
Le verre miroir Electro-chromic peut être contrôlé à l’aide du module intégré piloté par SPI en conjonction avec un transistor MOS externe. Toutes les sorties sont protégées par SC et mettent en œuvre un diagnostic à charge ouverte. L’interface SPI standard ST (4,0) permet le contrôle et le diagnostic du dispositif et permet le développement de logiciels génériques.
Le CI de systèmes de zone de porte L99DZ200G de STMicroelectronics est disponible en boîtier LQFP-64. Tous les paramètres de ce composant sont garantis dans la plage de température de jonction -40 °C à 150 °C. Le dispositif est toujours opérationnel et fonctionnel à des températures plus élevées jusqu’à 175 ° C.
Caractéristiques
- Homologué AEC-Q100
- 2 demi-ponts configurables pour la charge 7,5 A (RON = 150 Ω) ou la charge 3 A (RON = 300 Ω)
- 2 demi-ponts pour charge 0,5 A (RON = 2 000 Ω)
- 1 pilote côté haut configurable pour une charge jusqu’à 1,5 A (RON = 500 Ω) ou 0,35 A (RON = 1 600 Ω)
- 1 pilote côté haut configurable pour charge 0,7 A (RON = 800 Ω) ou 0,35 A (RON = 1 600 Ω)
- 3 pilotes côté haut configurables pour 0.15A/0.35A (RON = 2 Ω)
- 1 pilote côté haut configurable pour 0.25A/0.5A (RON = 2 Ω) pour alimenter le MOSFET de verre EC
- 1 pilotes côté haut à canal P configurables pour 0.15A/0.25A (RON = 5 Ω)
- minuteur PWM interne 10 bits pour chaque pilote côté haut autonome
- Alimentation tamponnée pour les régulateurs de tension et 1 pilote côté haut (canal P OUT15) pour alimenter par ex. contacts externes
- Fonction de démarrage progressif programmable pour piloter des charges avec des courants d'appel plus élevés comme valeur de limitation de courant pour OUT1-6 (c.-à-d. moteurs) et OUT7,
- OUT8 (c.-à-d. ampoules) avec fonction d’expiration thermique
- Pilotes HS flexibles (OUT7, OUT8 et OUT9) adaptés au pilotage de modules LED externes avec une haute capacité d’entrée
- Toutes les sorties intégrées sont fournies avec des fonctions de protection et de supervision :
- Contrôleur de courant, (côté haut seulement)
- Charge ouverte et surintensité
- Avertissement thermique et arrêt thermique
- Deux pilotes entièrement protégés pour des MOSFET externes en configuration à pont en H, une configuration à double demi-pont et une configuration combinée pour piloter
- Trois moteurs
- Pilote entièrement protégé pour MOSFET côté haut externe
- Bloc de contrôle pour élément électrochrome
- Un régulateur de tension 5 V pour alimentation de microcontrôleur
- Un dispositif de suivi de tension 5 V pour alimentation périphérique
- Générateur de réinitialisation programmable pour l'allumage et la sous-tension
- Watchdog à fenêtre configurable
- Émetteur-récepteur conforme LIN 2.2a (compatible SAEJ2602 et conforme SAE J2962-1)
- Émetteur-récepteur CAN haut débit avancé (conforme ISO 11898-2 : 2003/-5 : 2007 et SAE J2284 et SAE J2962-2) avec défaillance locale et défaillance de bus ; test de conformité de l’émetteur-récepteur HS-CAN selon les spécifications de test d’interopérabilité pour l’émetteur-récepteur CAN haut débit ou les dispositifs équivalents IOP.CAN v02d00
- Bloc séparé (isolé) de sécurité avec 2 LS (RON = 1 Ω) pour abaisser les portes des MOSFET HS externes
- Groupes thermiques
- Conversion A/N des tensions d'alimentation et des capteurs de température internes
- Réglage du rapport cyclique VS Intégré et programmable pour les sorties de pilote LED
- Mode générateur pour les applications de coffre/hayon motorisé
Profil du boîtier

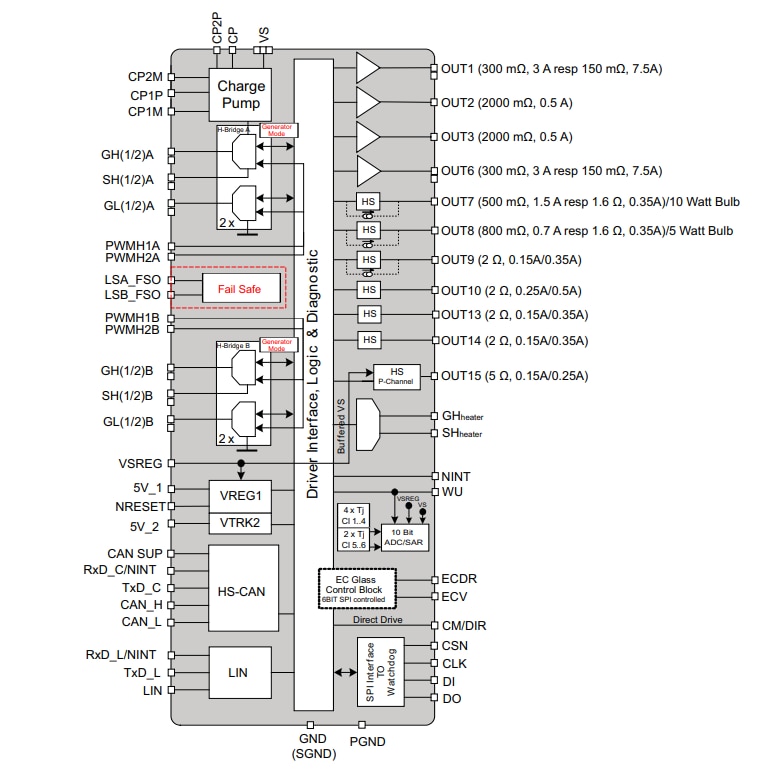

Schéma fonctionnel
