STMicroelectronics Capteur de pression MEMS LPS27HHTW
Le capteur de pression MEMS lps27hhhtw de STMicroelectronics est un capteur de pression absolue piézorésistif ultra-compact qui fonctionne comme un baromètre à sortie numérique. Le capteur LPS27HHTW intègre également un capteur de température pour surveiller la température ambiante. Le LPS27HHTW comprend un élément de détection et une interface CI qui communique via I2C, MIPI I3CSM ou SPI de l'élément de détection à l'application. L'élément de détection détecte la pression absolue et se compose d'une membrane suspendue fabriquée à l'aide d'un procédé dédié développé par ST.
Le LPS27HHTW STM est logé dans un boîtier LGA céramique avec un couvercle métallique. Le composant est garanti pour fonctionner sur une plage de température allant de -40 °C à +85 °C. Le boîtier LGA céramique est percé pour permettre à la pression externe d'atteindre l'élément de détection. Le gel à l'intérieur du CI protège les composants électriques de l'eau et le capuchon métallique est mis à la terre électriquement pour une meilleure robustesse des ESD.
Caractéristiques
- Capteur de pression avec boîtier résistant à l'eau
- Gel de remplissage et capuchon métallique mis à la terre
- Plage de pression absolue de 260 hPa à 1 260 hPa
- Consommation de courant réduite à 4 μA
- Précision de pression absolue de 0,5 hPa
- Bruit de capteur basse pression de 0,7 pA
- Précision de température de ±1,5 °C
- Compensation de température intégrée
- Sortie de données de pression 24 bits
- ODR de 1 Hz à 200 Hz
- Interfaces SPI, I2C ou MIPI I3CSM
- FIFO intégrée
- Signaux FIFO prêts pour les données, fonctions d'interruption des seuils de pression
- Tension d'alimentation : 1,7 V à 3,6 V
- Conforme ECOPACK sans plomb
Applications
- Altimètres et baromètres pour dispositifs portables
- Applications GPS
- Équipement de station météorologique
- Montres de sport
- Cigarettes électroniques
- Surveillance de profondeur d'eau
- Compteur de gaz
Carte associée
STMicroelectronics Carte d'adaptateur STEVAL-MKI220V1
Permet aux utilisateurs d'évaluer les composants MEMS de la gamme de produits LPS27HHTW.

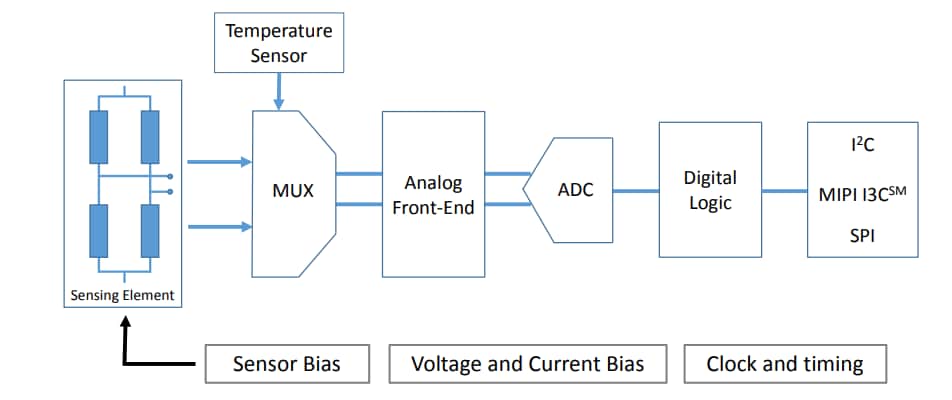

Schéma fonctionnel
