STMicroelectronics Module inertiel iNEMO LSM6DSO32XTR

Le module inertiel iNEMO LSM6DSO32XTR de STMicroelectronics est un accéléromètre numérique 3D et un système en boîtier (SIP) de gyroscope numérique 3D avec une sortie de série numérique I²C, SPI et MIPI I3CSM, fonctionnant à 0,55 mA en mode combo à hautes performances. Grâce aux performances ultra-silencieuses du gyroscope et de l'accéléromètre, le composant combine des caractéristiques de faible puissance toujours actives avec une précision de détection supérieure pour une expérience de mouvement optimale dans les applications portables, de détection de chutes dures, de navigation et de suivi d'actifs. L'accéléromètre dispose de fonctions intelligentes de veille à réveil (activité) et de retour en veille (inactivité) qui permettent une économie d'énergie avancée.

Le LSM6DSO32XTR peut être configuré pour générer des signaux d'interruption en utilisant la reconnaissance matérielle des événements de chute libre, l'orientation 6D, la détection de tapotement et double tapotement, l'activité ou l'inactivité et les événements de réveil.

La disponibilité d'un mode de connexion dédié aux capteurs externes permet la mise en œuvre de la fonctionnalité du concentrateur de capteurs.

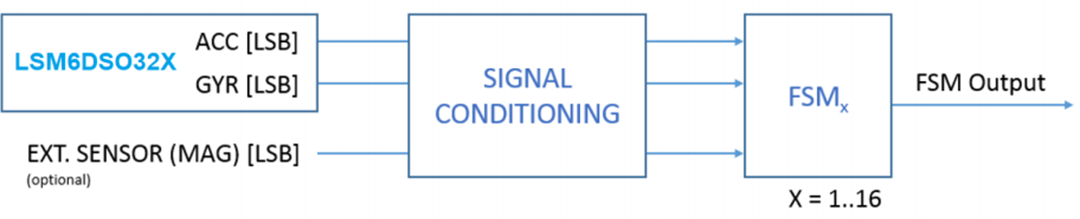

Le LSM6DSO32X est compatible avec les exigences des principaux systèmes d'exploitation offrant des capteurs réels, virtuels et en mode par lots. Il a été conçu pour implémenter un mouvement matériel significatif, une inclinaison relative, des fonctions de podomètre, un horodatage et fournit un haut niveau de personnalisation. Jusqu'à 16 machines à état finis embarquées peuvent être programmées indépendamment pour la détection de mouvement ou la reconnaissance de gestes tels que les chutes dures, les reflets, l'inclinaison absolue de l'articulation, les secousses, les doubles secousses ou les retraits.

Le LSM6DSO32X intègre également une logique de cœur d'apprentissage machine, qui permet d'identifier si un modèle de données correspond à un ensemble de classes défini par l'utilisateur. En tant qu'exemple type d'application pourrait citer la détection d'activité comme la course à pied, la marche ou la conduite.

Le LSM6DSO32X dispose d'un tampon FIFO (first-in-first-out, premier entré-premier sorti) intelligent intégré d'une taille maximale de taille 9 Ko, permettant un dosage dynamique de données significatives.

Le module inertiel iNEMO LSM6DSO32XTR STMicroelectronics est disponible en petit boîtier LGA (Land Grid Array) en plastique. Son fonctionnement est garanti sur une plage de températures étendue allant de -40 °C à +85 °C. La taille et le poids ultra-compacts du boîtier CMS EN font un choix idéal pour les applications portables telles que les smartphones, les appareils connectés à l'IdO, et les dispositifs portables ou toute autre application nécessitant une réduction de la taille et du poids du boîtier.

Caractéristiques

Consommation électrique de 55 mA en mode combo haute performance
Expérience « Toujours active » avec une faible consommation énergétique pour l'accéléromètre et le gyroscope
FIFO intelligent jusqu'à 9 Ko
Conforme aux spécifications Android
Pleine échelle de ±4/±8/± 16/±32g
Échelle complète de ±125/±250/±500/±1 000/±2 000 dps
Tension d'alimentation analogique : 1,71 V à 3,6 V
Alimentation E/S indépendante (1,62 V)
Interface série SPI, I²C et MIPI I3CSM avec synchronisation des données du processeur principal

Podomètre avancé, détecteur de pas et compteur de pas
Détection de mouvement et d'inclinaison significative
Interruptions Standard : chute libre, réveil, orientation 6D/4D, clic et double-clic
Machine à état final programmable : accéléromètre, gyroscope et capteurs externes
Cœur d'apprentissage automatique
Capteur de température intégré

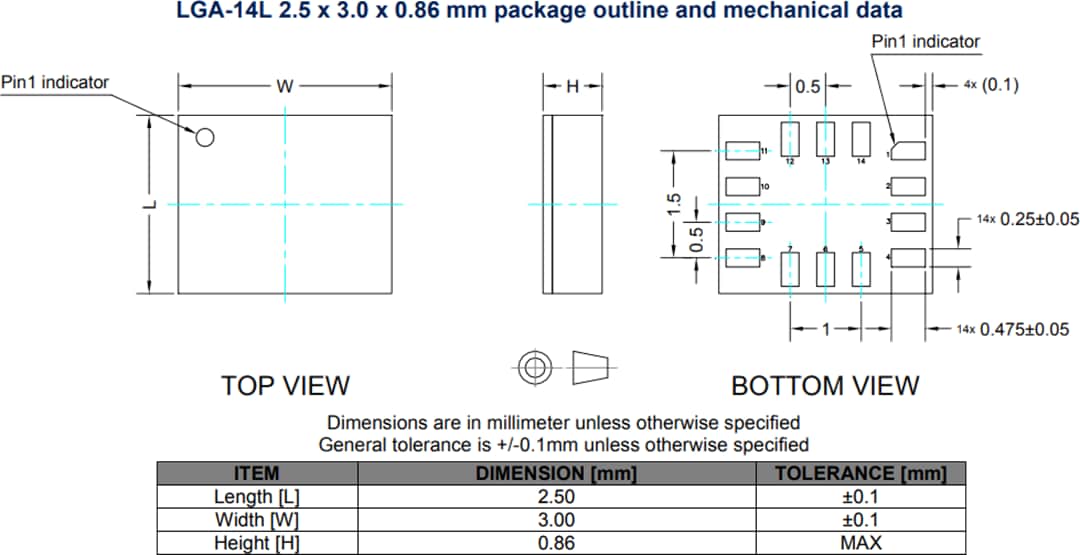

Boîtier LGA-14L 2,5 mm x 3,0 mm x 0,83 mm
Conforme ECOPACK, RoHS et « vert »
