STMicroelectronics Transistors LDMOS de puissance RF RFxL
Les transistors LDMOS de puissance RF RFxL de STMicroelectronics offrent des performances élevées conçues pour de nombreuses applications avec différentes bandes de fréquence. Les transistors de puissance RF RFxL sont disponibles en boîtiers B4E, B2 et LBB.
Le RF5L08350CB4 est un FET LDMOS 400 W 50 V haute performance, adapté en interne, conçu pour de nombreuses applications sur la bande de fréquence de 0,4 à 1 GHz.
Le RF3L05250CB4 est un FET LDMOS 28/32 V de 250 W conçu pour les applications ISM et de communication à large bande avec des fréquences de HF à 1 GHz. La connexion des broches RF3L05250CB4 est utilisée en classe AB/B et C pour tous les formats de modulation standard.
Le RF2L16180CB4 est un transistor LDMOS de 180 W, 28 V adapté en interne, conçu pour les stations de base à porteuses multiples WCDMA/PCS/DCS/LTE et les applications ISM avec des fréquences de 1 300 à 1 600 MHz. Quatre fils peuvent être configurés en une seule extrémité, push-pull à 180 degrés ou hybride à 90 degrés, ou en Doherty avec un réseau d'adaptation externe adéquat.
Le RF2L36075CF2 est un transistor LDMOS 75 W adapté en interne conçu pour les stations de base à porteuses multiples WCDMA/PC/DCS/LTE et les applications radar à bande S dans la plage de fréquence de 3,1 à 3,6 GHz. Le RF2L36075CF2 peut être utilisé en classe AB, B ou C pour tous les formats standard de modulation de station de base cellulaire.
Caractéristiques
- Opérations à haut rendement et gain linéaire
- Protection DES intégrée
- Mise en correspondance des entrées en interne pour une utilisation en toute facilité
- Vaste plage de tension grille-source positive et négative pour un fonctionnement de classe C amélioré
- En conformité avec la directive européenne 2002/95/CE
Applications
- Télécommunications
- Bande S du radar
- Station de base à porteuses multiples
- Industriel, scientifique et médical
- Communication HF 2-30 MHz ou à ondes courtes
- Communication au sol de 30 à 88 MHz
- Avionique de 118 à 140 MHz
- Communication au sol commerciale de 136 à 174 MHz
- Coupleur de 30-512 MHz, communication terre/air
- ISM - Instrumentation HF à 1 000 MHz
- Amplificateur de laboratoire large bande de 0,4 à 1 GHz
- UHF TV numérique 470-860 MHz
- Accélérateur de particules 650 MHz
- Applications d'énergie RF 915 MHz

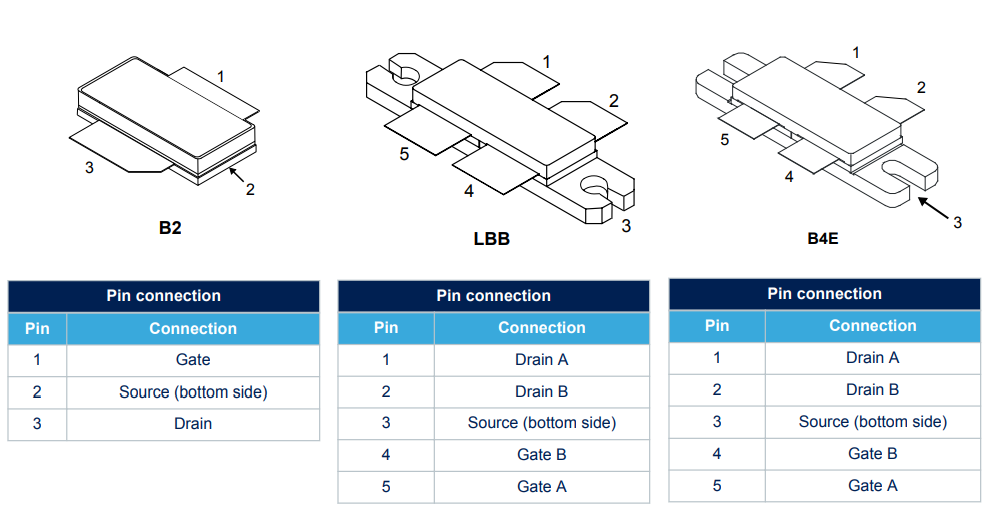

Connexion des broches
