STMicroelectronics Suppresseurs de tension transitoire 5 000 W SM50TxAY
Les suppresseurs de tension transitoire (TVS) 5 000 W SM50TxAY STMicroelectronics de SMC sont conçus pour protéger les circuits d'automobiles sensibles circuits contre les surtensions définies dans la norme ISO 7637-2. Ces suppresseurs de tension protègent également les circuits automobiles sensibles des décharges électrostatiques conformément à la norme ISO 10605. Les suppresseurs de tension transitoire série SM50TxAY sont adaptés au disjoncteur électronique et aident à se conformer à la norme ISO 16750. La technologie planaire les rend compatibles avec les circuits haut de gamme où une température de jonction élevée et un faible courant de fuite sont nécessaires pour fournir stabilité et fiabilité à long terme. Ces suppresseurs de tension transitoire présentent des contours de boîtier enregistrés JEDEC et des types unidirectionnels et bidirectionnels Les suppressions de tension transitoire SM50TxAY fonctionnent à une dissipation de puissance d'impulsion de crête de 5 000 W et sur une plage de température de stockage de -65ºC à 175ºC.
Caractéristiques
- Conforme aux normes suivantes :
- UL94, V0
- MSL niveau 1, selon J-STD-020
- J-STD-002, JESD 22-B102 E3 et MIL-STD-750, méthode 2026
- Test de barbes JESD-201 classe 2
- Empreinte IPC7531 et profil boîtier enregistré JEDEC
- Profil de boîtier enregistré JEDEC
- Finition des fils : placage en étain mat
- Homologués AEC-Q101
- Types unidirectionnels et bidirectionnels
Caractéristiques techniques
- Conforme aux normes suivantes :
- CEI 61000-4-2, C = 150 pF, R = 330 Ω dépasse le niveau 4 :
- 30 kV (décharge dans l'air)
- 30 kV (décharge par contact)
- ISO 10605, C = 330 pF – R = 330 Ω
- 30 kV (décharge dans l'air)
- 30 kV (décharge par contact)
- ISO 7637-2 (non applicable aux pièces avec VRM inférieur à la tension de la batterie) :
- Impulsion 1 : VS = -150 V
- Impulsion 2a : VS = 112 V
- Impulsion 3A : VS = -220 V
- Impulsion 3b : VS = 150 V
- CEI 61000-4-4 niveau 4 :
- 4 kV
- CEI 61000-4-2, C = 150 pF, R = 330 Ω dépasse le niveau 4 :
- 0,2 µA à 25 °C faible courant de fuite
- Température de fonctionnement Tj max de 175 °C
- Plage de tension de tension de blocage de 5 V à 100 V
- Énergie d'impulsion de crête :
- 5 000 W (10/1000 μs)
- Jusqu'à 48 kW (8/20 μs)
- Dissipation de puissance d'impulsion de crête 5 000 W
- Plage de température de stockage de -65 °C à 175 °C
- Plage de température de fonctionnement de jonction de -55 °C à 175 °C
- Température de fil maximale de 260 ºC pour le soudage pendant 10 s
Graphique

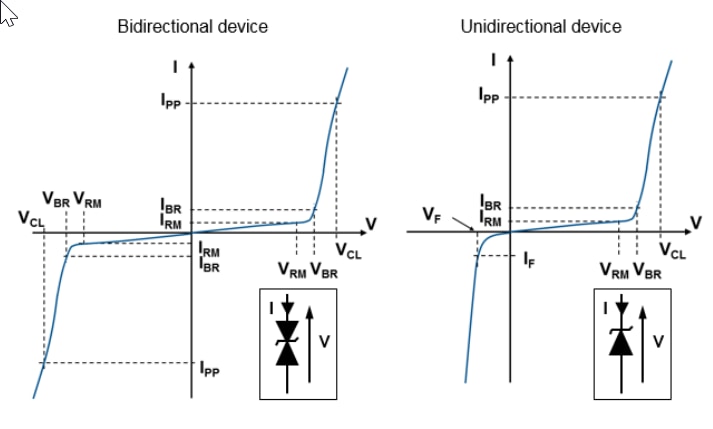

Graphique des performances
