STMicroelectronics Carte d'extension STEVAL-HARVEST1 pour la récupération d'énergie
La carte d'extension STEVAL-HARVEST1 pour la récupération d'énergie de STMicroelectronics est un blindage alimenté par l'énergie solaire pour la carte de développement STM32 NUCLEO-WL55JC1. Cette carte d'extension dispose d'un panneau solaire et de condensateurs céramique pour le stockage d'énergie, permettant ainsi une exploitation sans batterie. La carte d'extension STEVAL-HARVEST1 est équipée de divers capteurs, notamment le STTS22H pour la détection de la température, le LIS2DU12 pour la mesure de l'accélération, le STHS34PF80 pour la détection du mouvement et le SHT40 pour la mesure de l'humidité et de la température. Ces capteurs prennent en charge la communication LoRa via le STM32WL, sans nécessiter de circuit externe de gestion de l'alimentation. Cette carte est conforme RoHS, équipée d'un connecteur Morpho, et idéale pour la surveillance de l'environnement, la récupération d'énergie et les applications sans fil faible puissance.
Caractéristiques
- Carte de récupération d'énergie basée sur un panneau solaire et des capteurs
- STTS22H, LIS2DU12, STHS34PF80 et SHT40 montés sur la carte :
- Capteur STTS22H pour mesurer la température avec une précision de ±0,5 °C
- Capteur LIS2DU12 pour mesurer l'accélération avec des échelles complètes sélectionnables de ±2 g, ±4 g, ±8 g, ±16 g
- Capteur STHS34PF80 pour détecter la présence et le mouvement d'un objet
- Capteur SHT40 pour mesurer l'humidité relative et la température de Sensiron
- Envoie des paquets LoRa en utilisant uniquement l'énergie solaire, ce qui permet une exploitation sans batterie
- Le microcontrôleur STM32WL gère l'énergie via un condensateur céramique et gère la connectivité radio LoRa sans un PMIC externe
- Le paquet est composé de données provenant de capteurs (STTS22H, LIS2DU12, STHS34PF80, SHT40) montés sur la STEVAL-HARVEST1
- Compatible avec la carte STM32 NUCLEO-WL55
- Avec connecteur Morpho
- Conforme à la directive RoHS
Applications
- Surveillance environnementale
- Captage d’énergie
- Systèmes sans fil à faible puissance

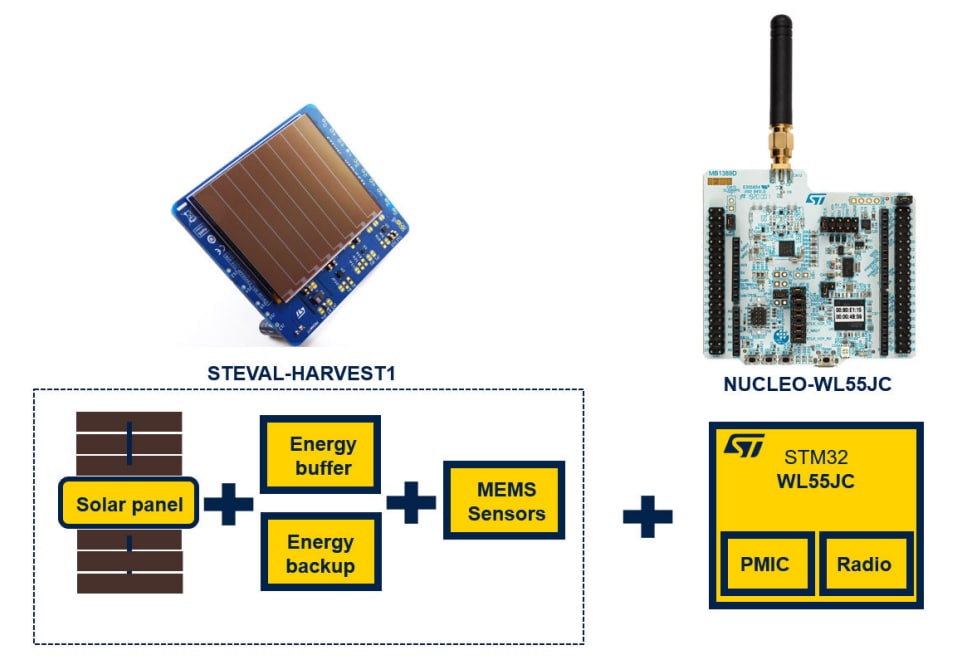

Schéma fonctionnel
