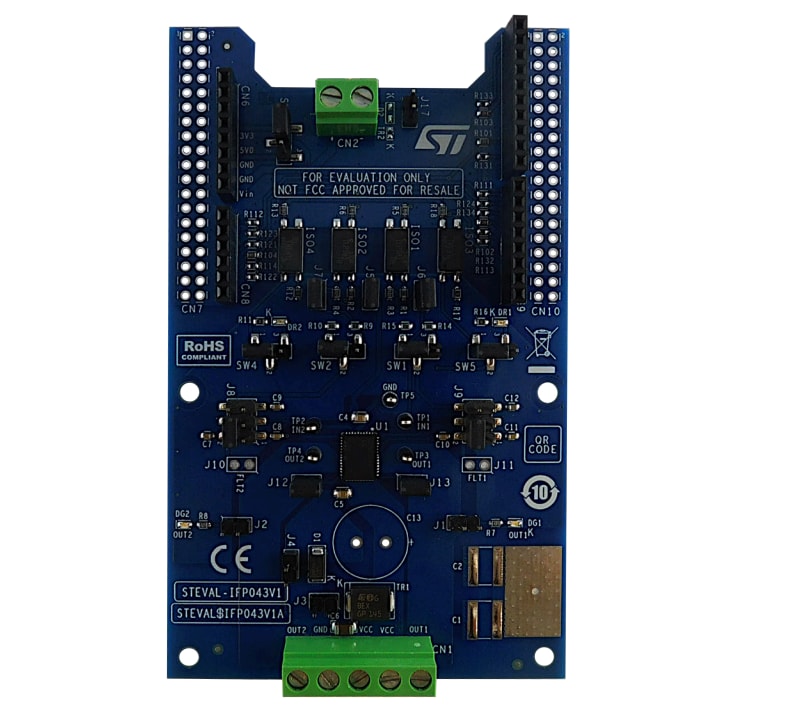

STMicroelectronics Carte d'extension STEVAL-IFP043V1
La carte d'extension STEVAL-IFP043V1 STMicroelectronics offre un environnement puissant et flexible pour démontrer le double relais à semi-conducteur de puissance intelligent côté haut IPS2050H. L'IPS2050H est idéal pour évaluer un module de sortie numérique connecté à des charges industrielles de 2,5 A (max.).
La carte d'extension STEVAL-IFP043V1 STM s'interface avec le microcontrôleur sur le Nucleo STM32 via des optocoupleurs 5 kV pilotés par des broches GPIO, Arduino UNO R3 (configuration par défaut) et des connecteurs morpho ST (facultatif, non montés). La carte d'extension permet une connexion à une carte de développement NUCLEO-F401RE ou NUCLEOG431RB. Jusqu'à quatre cartes d'extension STEVALIFP043V1 empilées peuvent être utilisées pour évaluer un système. Par exemple, un système avec quatre cartes d'extension STEVAL-IFP043V1 permet aux utilisateurs d'évaluer un module de sortie numérique à huit canaux avec 2,5 A (max) de capacité chacun.
Caractéristiques
- Basé sur le double commutateur côté haut IPS2050H, qui dispose des fonctionnalités suivantes :
- Plage de fonctionnement jusqu'à 60 V/2,5 A
- Faible dissipation de puissance (RON(MAX) = 50 mΩ)
- Dégradation rapide pour les charges inductives
- Pilotage intelligent de charge capacitive
- Verrouillage de sous-tension
- Protections contre les surcharges et les surchauffes par canal
- Boîtier QFN48L 8 mm x 6 mm
- Plage de fonctionnement de la carte d'application de 8 V à 33 V / de 0 A à 2,5 A
- Plage de tension de fonctionnement étendue (J3 ouverte) jusqu'à 60 V
- LED vertes pour état marche/arrêt de sortie
- LED rouges pour le diagnostic par canal (surcharge et surchauffe)
- Isolation galvanique de 5 kV
- Protection contre l'inversion de polarité du rail d'alimentation
- Compatible avec les cartes de développement Nucleo STM32
- Équipé de connecteurs Arduino UNO R3
- Certifié CE
- Conformité aux directives RoHS et China RoHS
- Non homologué FCC pour la revente
Produits associés
STMicroelectronics Commutateurs IPS2050H et IPS2050H-32
CI commutateurs doubles côté haut qui pilotent des charges capacitives, résistives ou inductives.
Topologie
