STMicroelectronics Kit d'évaluation STEVAL-LLL010V1

Le kit d'évaluation STEVAL-LLL010V1 de STMicroelectronics est constitué d'une carte d'écran LED à 2 faces et une carte de contrôle séparée avec microcontrôleur (MCU) et plusieurs boutons d'interface utilisateur.

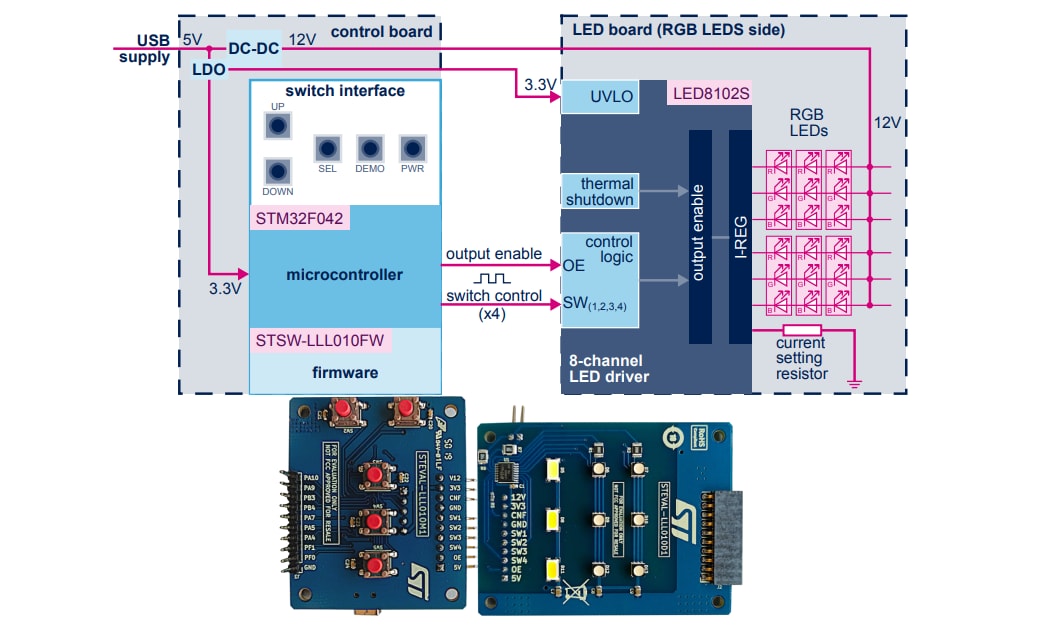

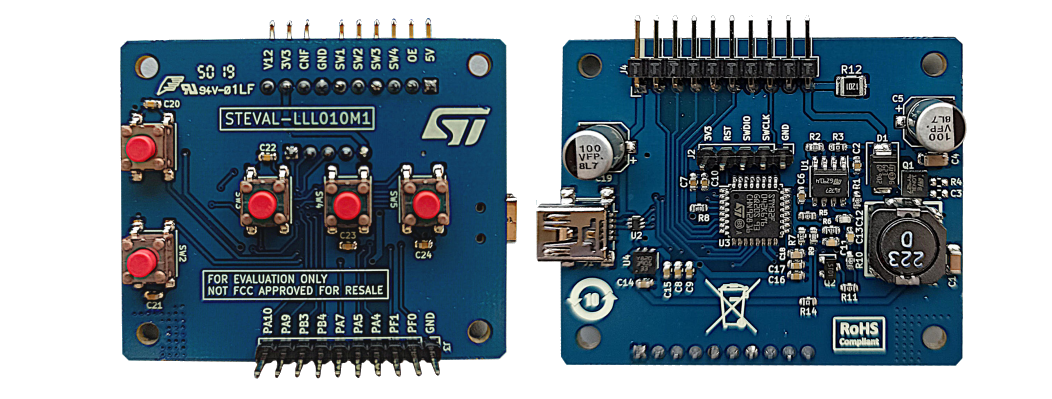

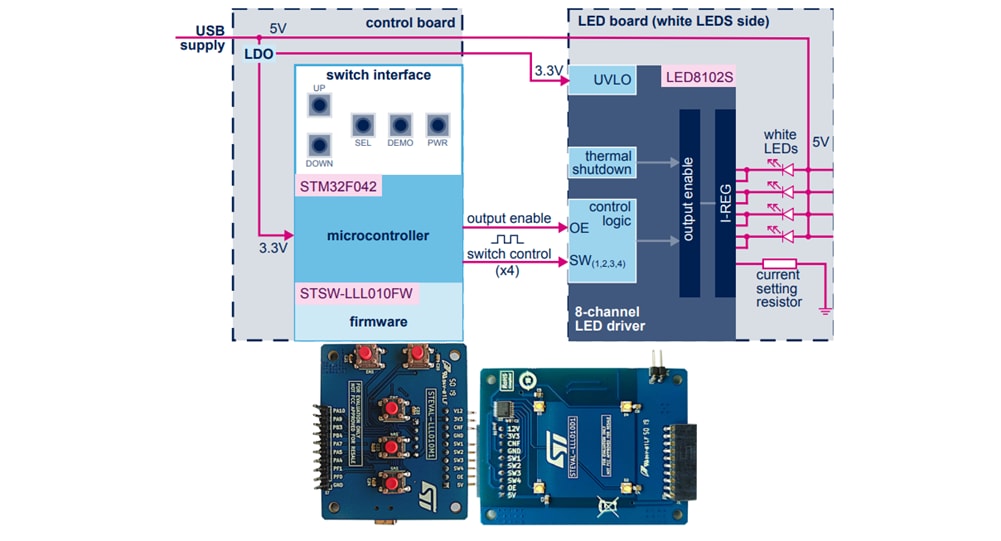

Sur chaque côté de la carte LED, il existe un CI pilote LED à 8 canaux LED8102S intégré. D'un côté de la carte se trouve une matrice de quatre LED blanches indépendantes, tandis que de l'autre côté se trouve une paire de trois LED RVB en série. La carte de contrôle monte plusieurs commutateurs pour le contrôle manuel de la luminosité de la LED (blanc) et de la couleur (RVB).

Un microcontrôleur STM32F042 est inclus pour exécuter un micrologiciel de démonstration de commande LED. Le micrologiciel permet aux utilisateurs d'évaluer plus avant la fonctionnalité du pilote LED LED8102S équipé et de développer des applications personnalisées. L'ensemble du kit d'évaluation STEVAL-LLL010V1 STM est alimenté par un mini connecteur USB sur la carte de contrôle.

Caractéristiques

Carte LED double face offrant un choix d'exploitation de LED blanches ou LED RVB
Contrôle complet de la température de couleur LED grâce au pilote LED LED8102S à 8 canaux
Marche/arrêt par bouton-poussoir direct et contrôle de graduation
Microcontrôleur (MCU) STM32 avec micrologiciel comprenant des séquences LED de démonstration
