STMicroelectronics Kit de module inertiel iNemo STEVAL-MKI208V1K
Le kit de module inertiel iNemo STEVAL-MKI208V1K de STMicroelectronics est une carte d'évaluation conviviale basée sur l'accéléromètre 3D IIS3DWB et le capteur de gyroscope 3D. Le kit de module inertiel iNemo est constitué d'une carte hôte pour l'accéléromètre IIS3DWB et d'une carte adaptateur simple (STEVAL-MKIGIBV2) lui permettant de fonctionner avec la carte mère STEVAL-MKI109V3.
Le capteur IIS3DW est soudé avec précision au centre de la carte et un adhésif double face est fourni pour permettre aux utilisateurs de monter la carte sur des équipements destinés à l'analyse des vibrations. Sinon, la carte peut être montée à l'aide des trous situés à chaque coin du circuit imprimé.
Le STEVAL-MKIGIBV2 peut être branché dans un socket DIL 24 standard. Le kit de module inertiel iNemo fournit le brochage IIS3DWB complet et est fourni prêt à l'emploi avec les condensateurs de découplage requis sur la ligne d'alimentation VDD.
La carte mère STEVAL-MKI109V3 dispose d'un microcontrôleur 32 bits à hautes performances fonctionnant comme un pont entre le capteur et un PC exécutant l'interface utilisateur graphique (GUI) Unico gratuite ou des routines logicielles dédiées pour des applications personnalisées.
Caractéristiques
- Accéléromètre IIS3DWB pré-monté
- Accéléromètre triaxial avec sortie numérique
- Pleine échelle sélectionnable par l'utilisateur : ±2 g/±4 g/±8 g/±16 g
- Plage de réponse en fréquence ultra-large et plate : de CC à 5 kHz (point ±3 dB)
- Densité de bruit ultra-faible : pouvant descendre à 90 µg/√Hz en mode triaxial/65 µg/Hz en mode monoaxial
- Interface série SPI
- Boîtier LGA-14 compact de 2,5 mm x 3,0 mm
- La carte fournit un brochage IIS3DWB complet pour un socket DIL 24 standard
- Entièrement compatible avec la carte-mère STEVAL-MKI109V3
- Adhésifs double face inclus pour un montage facile sur l'équipement à mesurer
- Conformité à la directive RoHS et DEEE
Applications
- Surveillance des vibrations
- Surveillance des conditions
- Maintenance prédictive
- Test et mesures
Schéma fonctionnel IIS3DWB
L'architecture IIS3DWB est composée des blocs fonctionnels suivants :
- Élément mécanique MEMS
- Convertisseur analogique-numérique (CAN)
- Filtre numérique (LPF1)
- Filtre composite

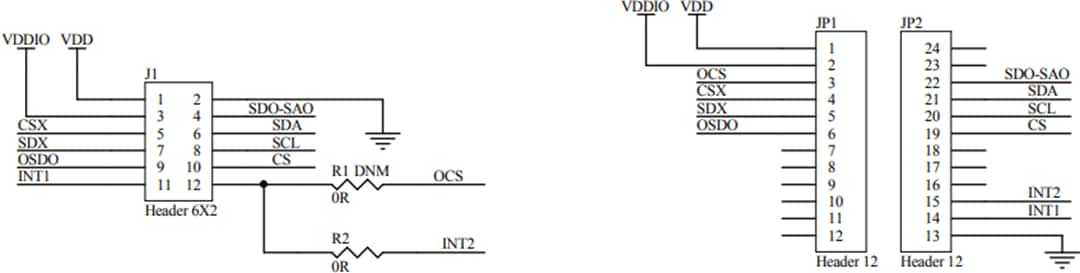

Schéma de principe STEVAL-MKIGIBV2
Schéma STEVAL-MKI208V1
