STMicroelectronics Pilote de grille simple STGAP2HS 4 A

Le pilote de grille simple STGAP2HS 4 A de STMicroelectronics fournit une isolation galvanique entre le canal de commande de grille et le circuit de commande et d’interface basse tension. Le STGAP2HS est adapté aux applications de moyenne et haute puissance telles que la conversion de puissance et les onduleurs de commande de moteur dans les applications industrielles avec une capacité 4 A et des sorties rail-à-rail.

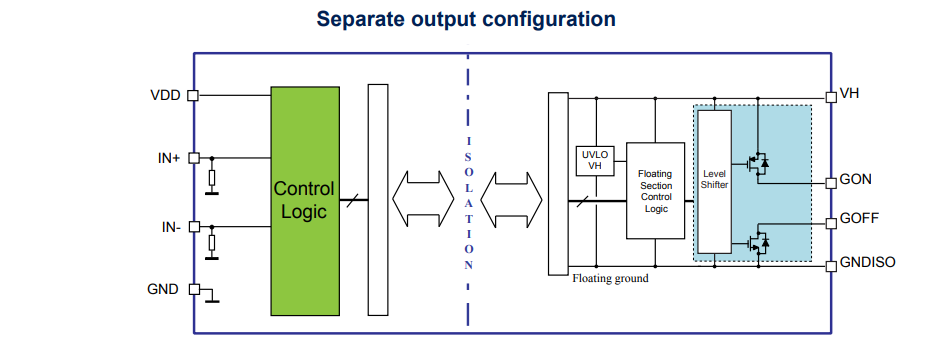

Le pilote de grille simple STGAP2HS STM est disponible en deux configurations différentes : une avec broches de sortie séparées et une avec une broche de sortie simple et une fonction de bridage Miller. La configuration avec broches de sortie séparées permet une optimisation indépendante de l’allumage et de l’arrêt en utilisant des résistances de grille dédiées. La configuration de la broche de sortie simple et de la fonction de bridage Miller empêche les pics de grille pendant les commutations rapides dans les topologies en demi-pont. Les deux configurations offrent une haute flexibilité et une réduction de la nomenclature pour les composants externes.

Le STGAP2HS intègre des fonctions de protection UVLO et d’arrêt thermique pour faciliter la conception de systèmes de haute fiabilité. Les broches d’entrée double permettent de sélectionner le contrôle de la polarité du signal et la mise en œuvre d’une protection de verrouillage de matériel pour éviter la conduction transversale en cas de dysfonctionnement d’un contrôleur.

Le pilote de grille simple STGAP2HS 4 A est disponible en boîtier SO-8 W.

Caractéristiques

Rail haute tension jusqu'à 1200 V
Capacité de courant de commande de dissipation/source de 4 A à 25 °C
Immunité transitoire dV/dt de ±100 V/ns sur la plage de température complète
Délai de propagation global entrée-sortie 75 ns
Option de dissipation et de source séparées pour une configuration facile du pilote de grille
Option de broche pour pince Miller 4 A
Fonction UVLO
