STMicroelectronics CI de mesure monophasés STPM33/34

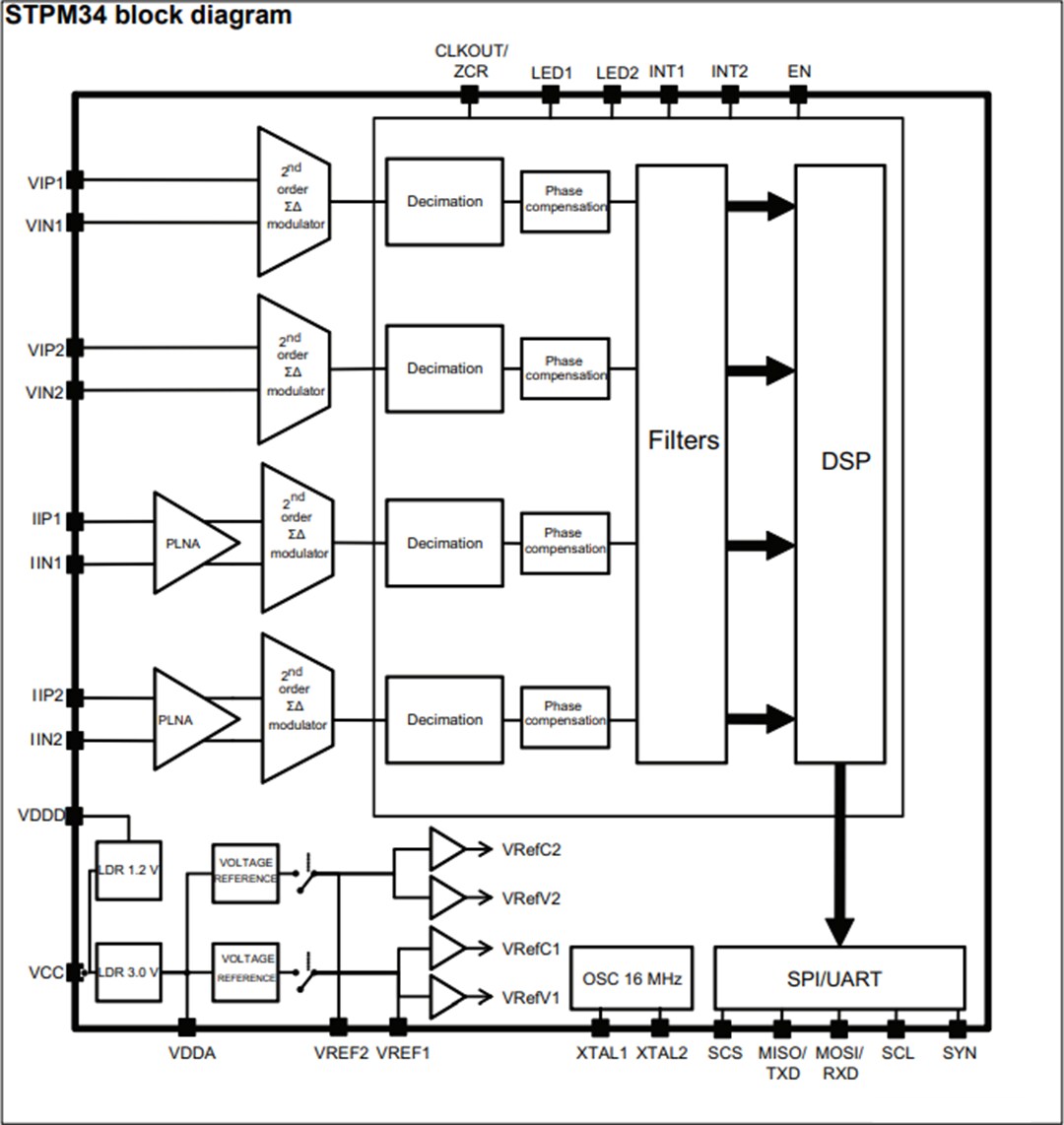

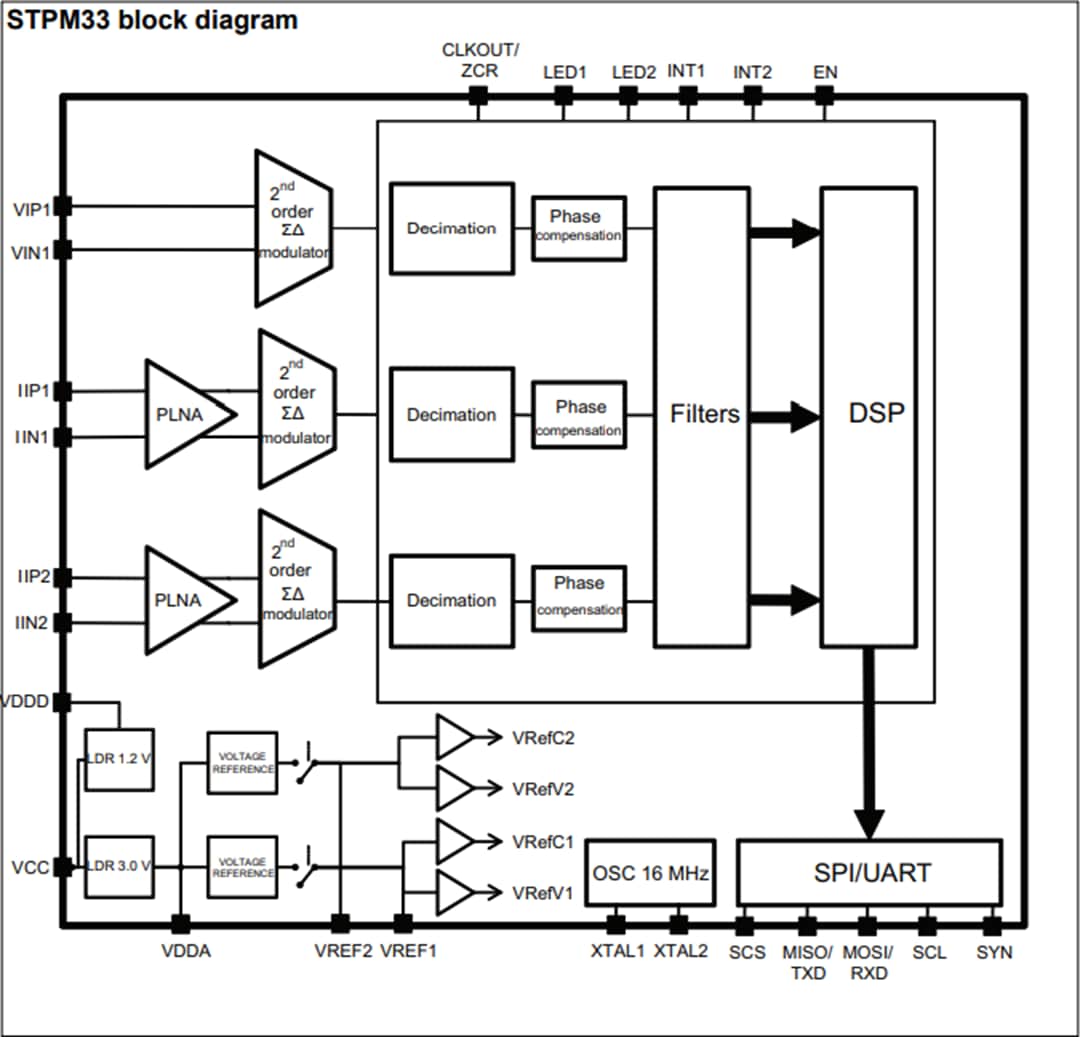

Les CI de mesure monophasés STPM33/34 de STMicroelectronics sont des ASSP conçus pour mesurer très précisément la puissance et l'énergie dans les systèmes de ligne d'alimentation avec une bobine Rogowski, un transformateur de courant ou des capteurs de courant de shunt. Ils fournissent instantanément les formes d'onde de courant et de tension et calculent les valeurs RMS de courant et de tension ainsi que l'énergie et les puissances apparente, réactive et active. Les STPM33/34 sont une famille de CI à signal mixte comprenant une section analogique et une section numérique. La section analogique comprend deux amplificateurs de gain programmables à faible offset et à faible bruit et jusqu'à quatre CAN Sigma-Delta 24 bits de 2e ordre, deux références de tension de bande interdite avec compensation indépendante de la température, un régulateur à faible tension de décrochage et des tampons CC. La section numérique consiste en une étape de filtrage numérique, un DSP câblé, un égaliseur à décision rétroactive à l'entrée et une interface de communication en série (UART ou SPI). Ces fonctions sont toutes paramétrables et permettent un étalonnage numérique rapide du système en un seul point sur toute la plage dynamique en courant.
