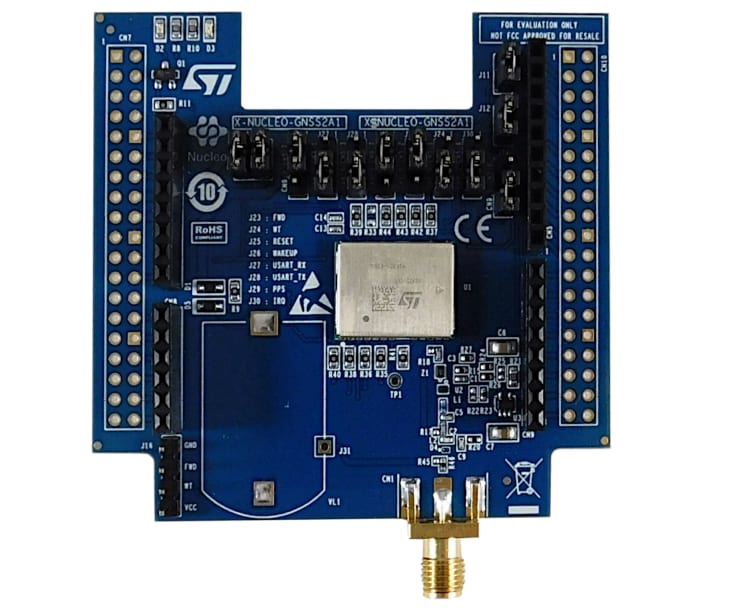

STMicroelectronics Carte d'extension GNSS X-NUCLEO-GNSS2A1

La carte d'extension d'évaluation GNSS2A1 X-NUCLEO-GNSS2A1 de STMicroelectronics facilite l'évaluation du minuscule module GNSS Teseo-VIC3DA. Le Teseo-VIC3DA est un module GNSS (géolocalisation et navigation par un Ssystème de satellites) abordable et facile à utiliser qui intègre un CI récepteur de positionnement autonome simple puce TeseoIII, utilisable dans différentes configurations de votre projet STM32 Nucleo. Le module Teseo-VIC3DA utilise le micrologiciel GNSS (X-CUBE-GNSS1) pour effectuer toutes les opérations GNSS, y compris l'acquisition, le suivi, la navigation et la sortie de données, sans aucune prise en charge par une mémoire externe.

La carte d'extension X-NUCLEO-GNSS2A1 de STM est compatible avec les connecteurs Arduino UNO R3 et ST Morpho. La carte peut être branchée dans une carte de développement STM32 Nucleo et empilée avec des cartes d'extension STM32 Nucleo supplémentaires.

Caractéristiques

Tension d'alimentation de fonctionnement 3,3 V
Température ambiante de -40 °C à +85 ºC
Sensibilité de -163 dBm (mode de suivi)
Interfaces :
- Accès UART
- Accès I²C
- Impulsion temporelle E/S numérique configurable
- Entrée EXTINT pour le réveil
Constellation multiple simultanée :
- GPS
- Galileo
- Glonass
- BeiDou
- QZSS

Protocole NMEA
GNSS assisté :
- AGNSS autonome
- Basé sur serveur en temps réel
Compatible avec les cartes de développement Nucleo STM32
Compatible avec le connecteur Arduino UNO R3
Micrologiciel automobile à l'estime Teseo-VIC3DA
Fourniture de signaux FWD et WHEELTICK
GNSS automobile et capteur inertiel à 6 axes
Filtre LNA et SAW sur la trajectoire RF
Connecteur d'antenne femelle SMA
Conformité à la directive RoHS et DEEE

Équipement nécessaire

Un PC équipé de Microsoft Windows® 10 pour installer le progiciel (X-CUBE-GNSS1)
Une carte de développement STM32 Nucleo (NUCLEO-L053R8 ou NUCLEO-F401RE)
Câble USB de type A vers mini-B pour connecter le Nucleo STM32 au PC
Le progiciel X-CUBE-GNSS1
TESEO-SUITE
