STMicroelectronics Carte d'extension X-NUCLEO-IHM09M2
La carte d'extension X-NUCLEO-IHM09M2 de STMicroelectronics permet un moyen facile d'évaluer les solutions de commande moteur pour les moteurs triphasés. Le X-NUCLEO-IHM09M2 est une carte d'extension de connecteur de commande moteur qui connecte la carte de développement STM32 Nucleo à une carte d'alimentation de commande moteur ST externe via le connecteur de commande moteur et morpho ST. Le connecteur de commande moteur à 34 broches est compatible avec de nombreuses cartes d'alimentation de commande moteur ST, nécessitant une section numérique (MCU) externe pour piloter un moteur triphasé. Le connecteur CNA prend en charge le développement et les tests du code utilisateur avec un accès facile aux périphériques du MCU.
Une LED est fournie pour la signalisation d'état de défaut ou l'indication d'état.
Caractéristiques
- Connecteur de commande moteur ST (34 broches) compatible avec la plupart des cartes d'alimentation de contrôle moteur ST
- Prise en charge STM32 Nucleo, grâce aux connecteurs ST morpho
- Compatible avec la bibliothèque de micrologiciels de contrôle moteur FOC et à six étapes par ST
- Connecteur de débogage pour CNA, GPIO et autres
- Carte entièrement remplie avec points d´essai
- LED pour signalisation de défaillance ou indication d'état
- Potentiomètre disponible
- Conforme à la directive RoHS
Topologie

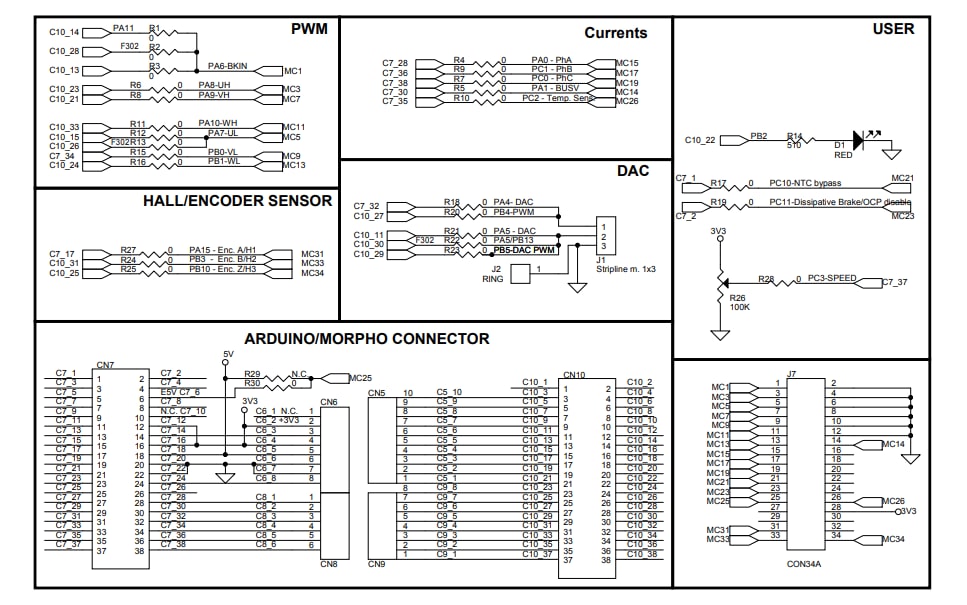

Schéma de circuit
Ressources supplémentaires
