STMicroelectronics Amplificateurs de détection du courant CSx0
Les amplificateurs de détection de courant CS30/CS70 STMicroelectronics mesurent les petites tensions différentielles sur les résistances shunt côté tension positive et les traduisent en tensions de sortie référencées par rapport à la terre. Les gains sont fixés en interne. De larges plages de tensions d'entrée en mode commun, de faibles courants de repos et un boîtier extrêmement compact permettent une utilisation dans un large éventail d'applications. Les tensions d'entrée en mode commun et d'alimentation sont indépendantes. Sa consommation de courant inférieure à 360 µA (300 µA CS30) et sa large plage de tension d'entrée permettent à l'alimentation d'être connectée à l'un ou l'autre côté de la dérivation de mesure de courant avec une erreur minimale.
Caractéristiques
- Independent supply and input common-mode voltages
- Wide common-mode operating range
- CS30: 2.8V to 30V
- CS70: 2.9V to 70V in single-supply configuration, -2.1V to 65V in dual-supply configuration
- Wide common-mode surviving range
- CS30: -0.3V to 60V (load-dump)
- CS70: -16V to 75V (reversed battery and load-dump conditions)
- Wide supply voltage range
- CS30: 4V to 24V
- CS70: 2.7V to 5.5V in single supply configuration
- Low current consumption
- CS30: ICC max = 300µA
- CS70: ICC max = 360µA
- Internally fixed gain: 20 V/V, 50 V/V, or 100 V/V
- Buffered output
- Package
- CS30: SOT23-5L
- CS70: TSSOP8
Applications
- Wireless battery chargers
- Portable equipment chargers
- Precision current sources
- Wearables
Related Products
STMicroelectronics Wearables
Motion and environmental sensors in a broad range of already available wearable applications.
STMicroelectronics Amplificateurs de détection de courant TSC21x
Amplificateur de détection de courant bidirectionnel côté bas/haut doté d'une architecture à dérive nulle.
STMicroelectronics Amplificateurs de détection de courant TSC210
Amplificateurs de détection de courant à dérive nulle qui peuvent détecter le courant via une résistance shunt.
STMicroelectronics Amplificateurs de détection de courant bidirectionnels TSC201x
Amplificateur de détection de courant bidirectionnel avec une plage de tension en mode commun de -20 V à +70 V.
CS30 Application Diagram
CS70 Application Diagram (Single)

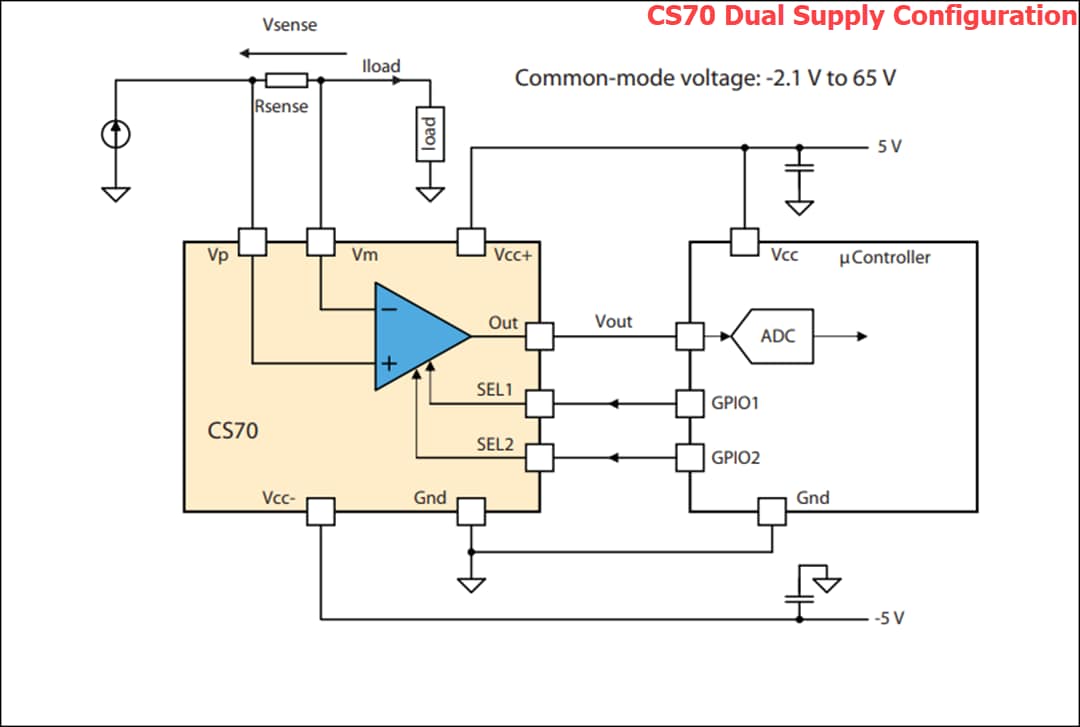

CS70 Application Diagram (Dual)
