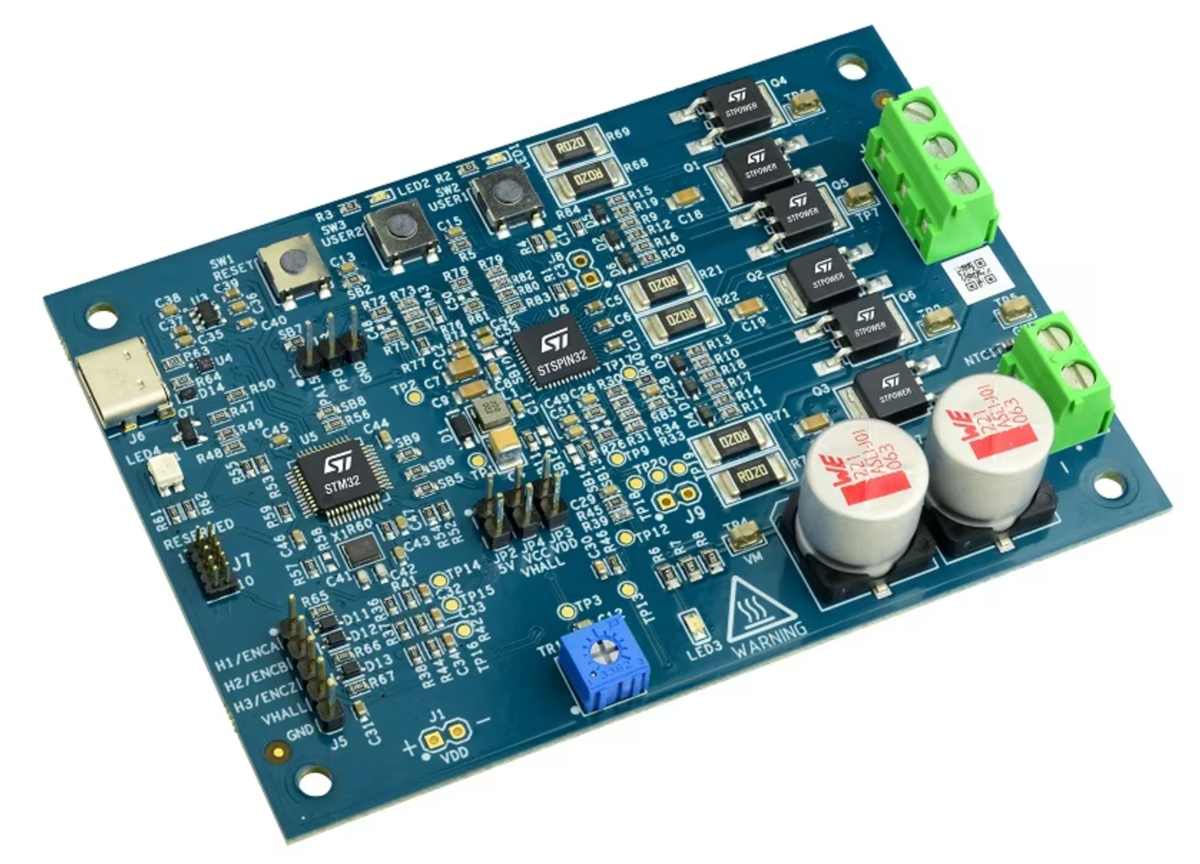

STMicroelectronics Carte d’évaluation du pilote de moteur brushless EVLSPIN32G0A1
La carte d’évaluation du pilote de moteur brushless EVLSPIN32G0A1 de STMicroelectronics met en œuvre le contrôleur de moteur brushless avancé STSPIN32G0A1 avec le microcontrôleur (MCU) STM32G0. L’étage de puissance comprend six MOSFET 60 V STD140N6F7 dans la technologie STripFET F7 fonctionnant jusqu’à 45 V et délivrant jusqu’à 15 Ampères. La carte EVLSPIN32G0A1 fournit une topologie de détection à trois shunts, idéale pour un contrôle orienté champ à hautes performances et des algorithmes en 6 étapes. La carte offre un ensemble complet de protections, y compris la surveillance de tension, la surveillance de température du PCB, le comparateur de surintensité et l’UVLO sur les alimentations du pilote de grille.
Un connecteur dédié permet une interface avec les capteurs de position numériques à effet Hall et les encodeurs incrémentaux. Le microprogramme du microcontrôleur intégré du STSPIN32G0A1 est programmé et débogué via le STLINK V2-1 embarqué, qui fournit également une communication UART via un COM virtuel et un téléchargement binaire direct (périphérique de stockage de masse).
La carte EVLSPIN32G0A1 STMicro, combinée au SDK de commande moteur STM32, est développée pour aider les ingénieurs à tester, développer et valider des conceptions de commande moteur pour des applications telles que les outils électriques, les appareils électroménagers, les ventilateurs et les pompes.
Caractéristiques
- Tension d’entrée de 7 V à 45 V
- Courant de sortie jusqu’à 15 Arms
- Étage de puissance basé sur les MOSFET STD140N6F7
- Topologie de détection de courant à trois shunts
- Régulateur buck 3,3 V
- Régulateur LDO 12 V
- Option de tension de référence de haute précision (VREF +)
- Capteurs numériques Hall et entrée d'encodeur
- Comparateur de surintensités
- Détection de tension de bus
- Détection de température PCB
- ST-LINK/V2-1 Intégré (COM + stockage de masse virtuel + débogueur et programmateur SWD)
- Interface utilisateur facile avec boutons et potentiomètre
Applications
- Outils électriques
- Appareils électroménagers alimentés par batterie
- Automatisation industrielle
- Ventilateurs
- Robotique
