STMicroelectronics CI commutateurs SR1

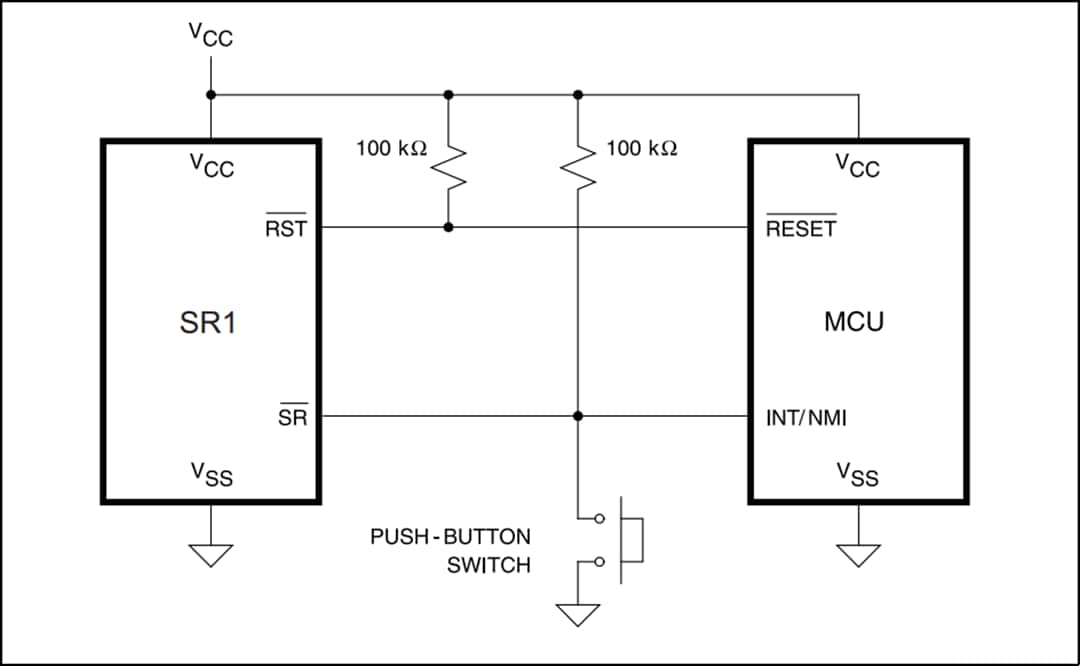

Les CI commutateurs SR1 STMicroelectronics sont utiles puisqu'ils veillent à ce que des appuis brefs sur des boutons poussoirs n'entraînent pas de réinitialisation système. Cela est accompli par la mise en œuvre d'une durée de temporisation prolongée de l'entrée Smart Reset (t_SRC), qui garantit une réinitialisation sûre et élimine le besoin d'un bouton de réinitialisation dédié. Le SR1 possède une entrée Smart Reset (SR) avec un temps de paramétrage de la fonction Smart Reset différé prédéfini (t_SRC). La sortie de réinitialisation (RST) est activée après que l'entrée Smart Reset est maintenue active pendant la temporisation t_SRC sélectionnée. La sortie RST demeure active jusqu'à ce que l'entrée SR passe au niveau logique inactif (c.-à-d. qu'aucune largeur d'impulsion fixe ou minimale pour réinitialisation ne soit définie) ou que la durée d'impulsion de réinitialisation soit fixée pour t_REC (c.-à-d. programmée en usine). Le composant fonctionne sur une large plage V_CC comprise entre 2,0 V et 5,5 V.
