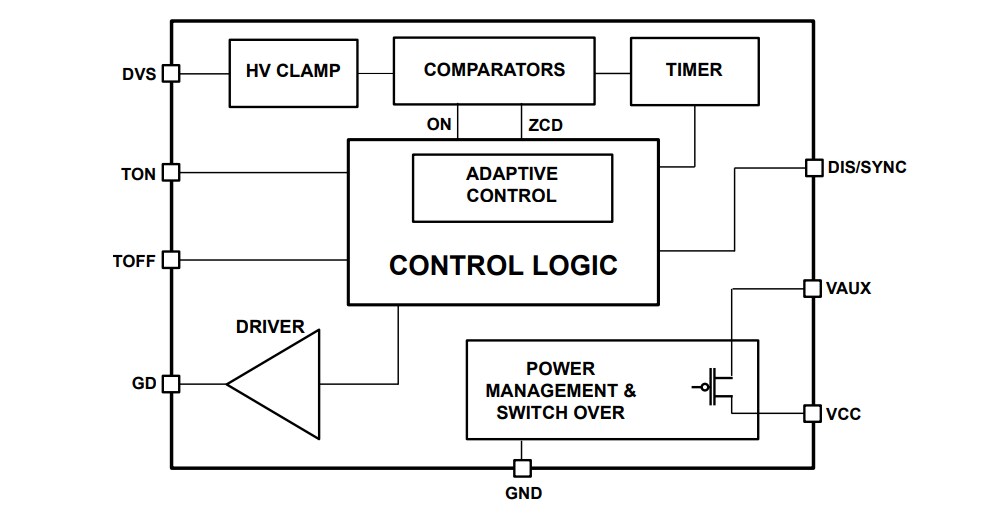

STMicroelectronics Contrôleur de redressement synchrone adaptatif SRK1001

Le MOSFET SR est allumé dès que le courant commence à circuler à travers sa diode de corps, puis éteint à mesure que le courant approche de zéro, mettant en œuvre le schéma de contrôle. Le composant dispose d'une mise sous tension rapide avec un retard minimum et d'une logique d'arrêt adaptative innovante, permettant au temps de conduction du MOSFET SR d'atteindre un maximum. Cette séquence élimine également l'effet d'inductance parasite dans le circuit. Le mode à faible consommation peut être atteint de trois manières, lorsque le SRK1001 détecte le fonctionnement en mode rafale du contrôleur primaire, lorsque la broche DIS est élevée par l'utilisateur ou lorsque la conduction du MOSFET SR tombe en dessous de la valeur TON minimum programmée. De plus, cela améliore le rendement du convertisseur à faible charge, où un redressement synchrone n'est plus bénéfique.

Une fois que le convertisseur redémarre la commutation ou que la broche DIS passe à nouveau à l'état bas et que le CI détecte que la conduction de courant dans les redresseurs a augmenté de 20 % au-dessus de la valeur TON min. programmée, le CI quitte le mode de faible consommation et reprend le fonctionnement de commutation.
