STMicroelectronics Kit matériel carte S STEVAL-16GZMAI VD16GZ

Le kit matériel de carte S STEVAL-16GZMAI VD16GZ STMicroelectronics est configuré pour évaluer l’exploitation du capteur d’image intégré VD16GZ. Ce kit de matériel complet et polyvalent comprend tout le matériel nécessaire, de l’électronique à l’optique, pour mener une évaluation approfondie du produit ou pour intégrer le produit instantanément dans le reste du système. L’intégration sur les plates-formes de traitement intégré se fait via le connecteur et le câble FFC, qui offre une connexion plug-and-play aux plateformes.

La carte S VD16GZ de STMicroelectronics présente une architecture qui offre une flexibilité maximale pour personnaliser une configuration. La lentille non collée intégrée au kit peut être utilisée ou retirée pour une lentille différente. Équipé d’un support de lentille M12, le kit peut être personnalisé pour une application avec une large plage de lentilles M12 ou plus petites disponibles dans le commerce. Le connecteur FFC standard permet d’adapter des câbles de différentes longueurs ou configurations aux besoins d’une installation.

Caractéristiques

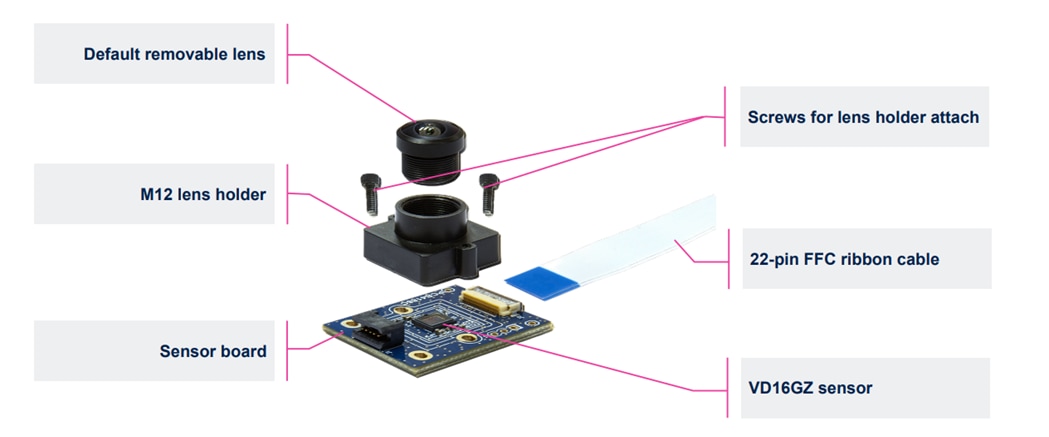

Kit de matériel complet comprenant :
- Carte de capteur intégrant un capteur d’image VD16GZ avec un connecteur de sortie FFC
- Le support d’objectif M12 est vissé sur la carte
- Objectif non collé par défaut que l’utilisateur peut régler selon ses besoins, ou remplacer par un autre objectif compatible
- Câble nappe pour se connecter directement aux cartes de traitement intégrées
Kit très polyvalent :
- Flexibilité pour régler l’objectif non collé fourni selon vos besoins
- Flexibilité pour remplacer l’objectif par défaut par tout autre objectif M12 ou plus petit
- Flexibilité à l’utiliser sur les plates-formes de traitement embarquées telles quelles ou sur les ordinateurs lorsqu’elles sont connectées au kit EVK Main de ST

Intégration instantanée sur les plateformes de traitement intégrées :
- Interfaces de communication I²C et sortie MIPI CSI-2 natives
- Connecteur FFC et câble associé fournis pour une connexion plug-and-play directe à la plateforme
- Divers pilotes Linux sont disponibles en téléchargement gratuit sur st.com pour rendre l’intégration logicielle instantanée
Prêt pour l’évaluation du capteur sur PC :
- Connecter le kit de carte S VD16GZ à la carte mère EVK générique pour le transformer en une solution USB pour l’évaluation basée sur PC
- L’interface utilisateur graphique (GUI) du logiciel d’évaluation pour PC est disponible en téléchargement gratuit sur st.com
