STMicroelectronics Pulseur ultrasons haute vitesse STHV800
Le STHV800 STMicroelectronics est un générateur d'impulsion octogonal, monolithique, haute tension et haute vitesse. Il est conçu pour les applications à ultrasons médicales, mais il peut aussi s'utiliser dans des transducteurs piézoélectriques capacitifs ou MEMS. Ce composant intègre un circuit d'interface à logique de commande (compatible avec des signaux d'entrée de 1,8 V et 3,3 V), des convertisseurs de niveau, des pilotes de grille MOSFET, des diodes de blocage du bruit et des MOSFET à canal P et à canal N de haute puissance comme étage de sortie pour chaque canal. Ces MOSFET sont capables de fournir plus de 2 A en courant de sortie de crête. De plus, le STHV800 dispose d'un circuit auto-polarisé qui permet une consommation énergétique très faible en phase de réception (dissipation énergétique globale réduite à 200 µW) et une détection de blocage par arrêt thermique via une broche externe dédiée (THSD). Un des principaux avantages du STHV800 est qu'il nécessite très peu de composants externes : seulement des capacités de découplage, des alimentations haute et basse tension et une résistance d'élévation pour la broche THSD.
The STMicroelectronics STHV800 High-Speed Ultrasound Pulser is offered in a 8.0mm x 8.0mm x 0.9mm package.
Caractéristiques
- High-density ultrasound transmitter
- Two independent half-bridges per channel
- 0V to ±90V output voltage
- Power-up free
- Synchronization of the input signals (selectable) by an external clock
- Up to 20MHz operating frequency
- Low-power, high-voltage, high-speed drivers
- 2 independently-supplied half bridges (shorted-option) for each channel, one dedicated to continuous wave (CW) mode
- Main half bridge:
- ±2A source and sink current
- Down to 20ps jitter
- Low 2nd harmonic distortion
- CW half bridge:
- ±0.3A source and sink current
- Down to 10ps jitter
- Very low power consumption
- Fully integrated real clamping-to-ground function
- 8Ω synchronous active clamp
- ±2A source and sink current
- Fully integrated TR switch
- 8Ω ON resistance
- Up to 300MHz BW
- Current consumption down to 10µA in RX phase
- Receiver multiplexing function
- 1.8V to 3.6V CMOS logic interface
- Auxiliary integrated circuits
- Noise blocking diodes
- Anti-leakage on output node
- Fully self-biasing architecture
- Thermal protection
- Latch-up free due to HV SOI technology
- Very few external passive components or supplies needed
- 8.0mm x 8.0mm x 0.9mm package
Applications
- Medical ultrasound imaging
- Pulse waveform generator
- NDT ultrsound transmission
- Piezoelectric transducer drivers
- Point-of-care ultrasound imaging equipment

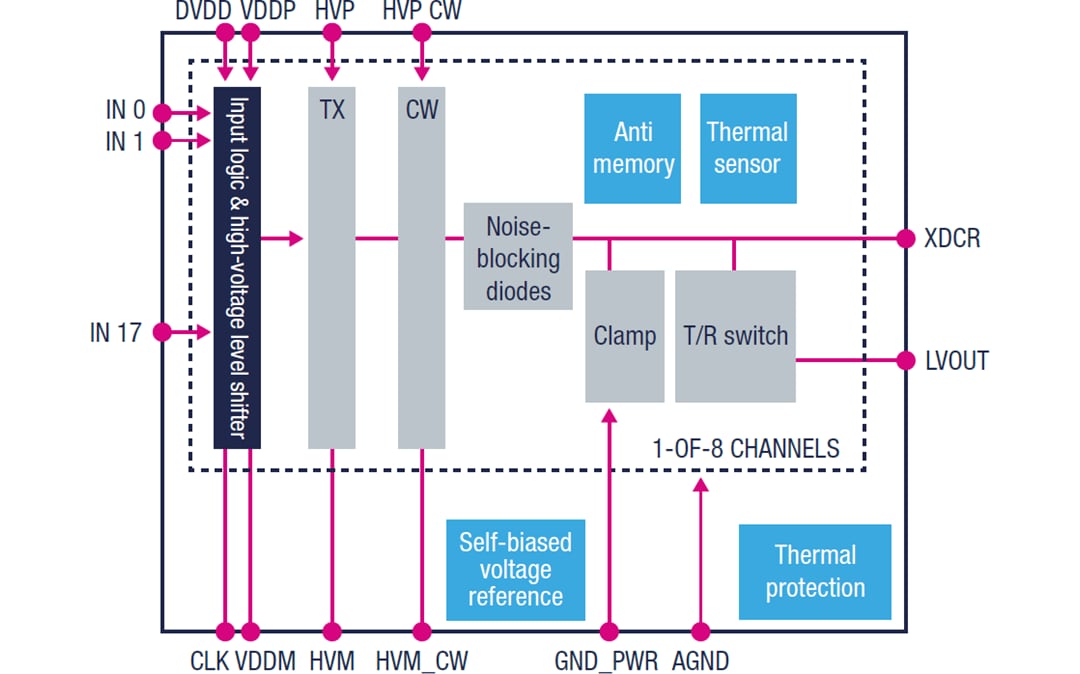

Block Diagram
